整流橋如何接線？整流橋接線方法-KIA MOS管
信息來源：本站 日期：2024-05-23
整流橋的引腳通常標有正號(+)和負號(-)以及交流輸入引腳。接線方法如下：
交流輸入：連接到整流橋的兩個交流輸入引腳。
正直流輸出：連接到整流橋的正直流輸出引腳。
負直流輸出：連接到整流橋的負直流輸出引腳。
電源負極：連接到整流橋的負極，通常與負直流輸出引腳相同。
電源正極：連接到整流橋的正極，通常與正直流輸出引腳相同。
整流橋的接線方法取決于具體應用。具體接線方法可能會有所不同。
貼片整流橋怎么接線
從下圖，我們可以看到貼片整流橋內部正負極與四條引腳正負極的關系，在貼片整流橋接線時，我們就可以參照正負極正確接線。
圓橋整流橋怎么接線
在引腳中，可以清楚地看到圓橋四條引腳中有一條較長的引腳。在圓橋整流橋接線時，以這條“特殊”的引腳為參照，找出整流橋的正負極然后正確接線。
仔細看圓橋橋堆，發現會有一個引腳相比較其他三個更長，這個長的引腳就是正極，和它呈對角的另一個引腳為負極方向。另外兩個引腳則同樣為輸入端，屬于交流端，不分正負極，同樣在電路中可用“~”表示。
方橋整流橋怎么接線
方橋整流橋接線相對就比較麻煩，四只腳的整流橋方橋同樣也有一正一負極和兩個交流電電源輸入的叫。但是與一般的整流橋接線方法是不同的，接線時要注意應該接在哪個位置，不能接錯了。

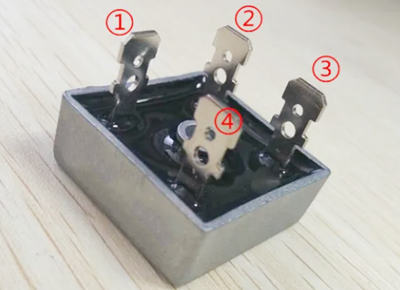

從圖中，可以看到有三只腳為平行平面，只有一只腳是垂直的。圖中①對應著“+”符號，因此①腳為正極；與①為對角線的③腳就是負極。余下的②和④符號標明“AC”或者“~”就是交流標識，接入的是交流點，這兩個腳接入電源。
1.左側為橋式整流電路內部結構圖，B3作為整流正極輸出，C4作為整流負極輸出，A1與A2共同作為交流輸入端。
2.整流橋實物產品圖樣式，A1與A2集成在了中間位置，正負極在最外側。實際運用中我們只需要將實物C4負極腳位對應連接電路圖C4點，實物B3正極腳位與電路圖B3相連接。
3.整流橋連接方式是對于實物產品在電路中的接法。一般來說現在大多數電路采用高壓整流方式居多。整流橋前端是交流220V輸入，進入整流橋AC交流端，由正極直流輸出連接負載用電器正極，經負載用電器負極連接整流橋負極形成回路，完成整個電源整流的路徑。
