橋式整流電路是全波整流電路的一種。橋式整流電路是由四個二極管連接在一個閉環“橋”配置中，以產生所需的輸出。

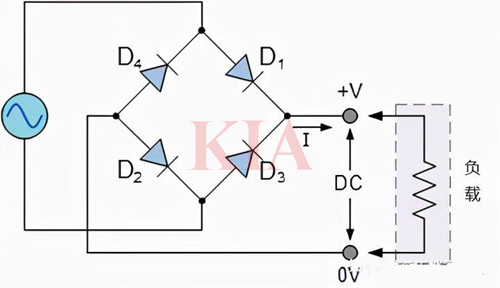

這種橋式電路的主要優點是不需要特殊的中心抽頭變壓器，從而減小了尺寸和成本。單個次級繞組連接到二極管橋網絡的一側，負載連接到另一側，如圖所示。
工作原理

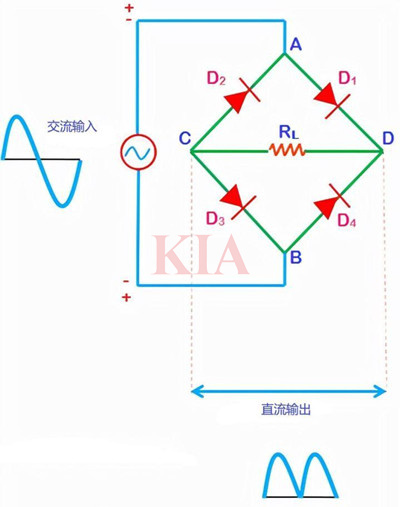

在輸入交流波形二極管的正半周期期間，D1 和 D2 正向偏置，D3 和 D4 反向偏置。當電壓超過二極管D1 和 D2 的閾值電平時，開始導通 - 負載電流開始流過它，如下圖紅線的路徑所示。
在正半周期間，二極管 D3-D2 得到正向偏置，并起到閉合開關的作用。二極管 D1-D4 反向偏置并且不導通，因此就像打開開關一樣。因此我們在輸出端得到正半周。
在負半周期間，二極管 D1-D4 正向偏置，并起到閉合開關的作用。二極管 D3-D2 反向偏置并且不導通，因此就像打開開關一樣。因此我們在輸出端得到正半周。

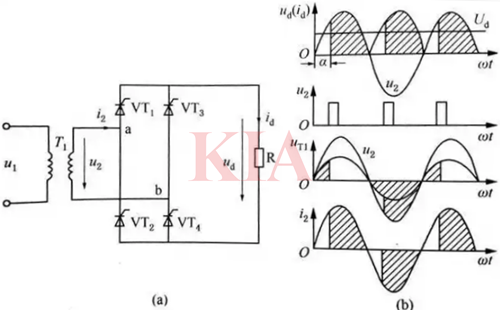

圖為典型的單相橋式全控整流電路，共用了四個晶閘管，其中兩個晶閘管接成共陰極，兩個晶閘管接成共陽極。橋式整流電路工作的特點是整流元件必須成對導通以構成回路。

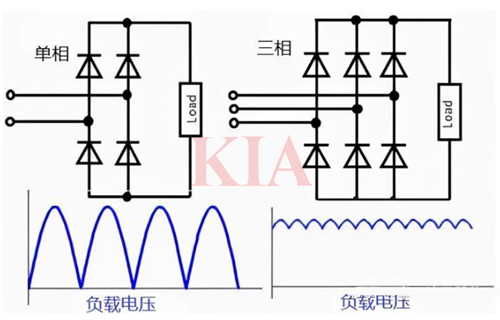

電源的性質，即單相或三相電源決定了這些整流電路。單相橋式整流電路由四個二極管組成，用于將交流轉換為直流，而三相整流器使用六個二極管，如圖所示。根據二極管、晶閘管等電路元件的不同，這些整流電路也可以是不受控或受控的整流電路。
