場效應管英文縮寫為FET。可分為結型場效應管(JFET)和絕緣柵型場效應管(MOSFET)，我們平常簡稱為MOS管。而MOS管又可分為增強型和耗盡型而我們平常主板中常見使用的也就是增強型的MOS管。
下圖為MOS管的標識
我們主板中常用的MOS管G、D、S三個引腳是固定的。不管是N溝道還是P溝道都一樣。把芯片放正。從左到右分別為G極D極S極！如下圖：
用二極管檔對MOS管的測量。首先要短接三只引腳對管子進行放電
1、然后用紅表筆接S極.黑表筆接D極.如果測得有500多的數值，說明此管為N溝道

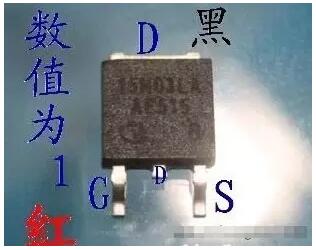

2、黑筆不動，用紅筆去接觸G極測得數值為1
3、紅筆移回到S極.此時管子應該為導通

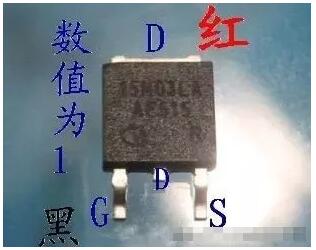

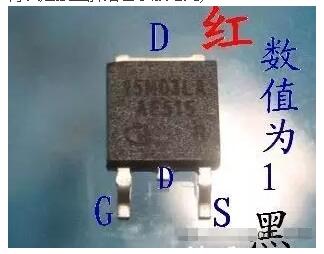

4、然后紅筆測D極.而黑筆測S極.應該測得數值為1.(這一步時要注意.因?yàn)橹皽y(cè)量時給了G極2.5V萬用表的電壓..所以DS之間還是導通的，不過大概10幾秒后才恢復正常，建議進行這一步時再次短接三腳給管子放電先)
5、然后紅筆不動.黑筆去測G極..數值應該為1
到此我們可以判定此N溝道場管為正常

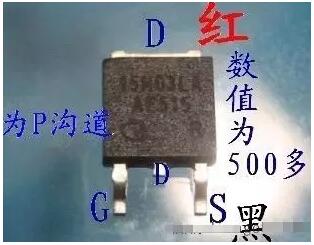

有的人說后面兩步可以省略不測...不過有些習慣性把五個步驟全用上。當然，對然P溝道的測量步驟也一樣。只不過第一步為黑表筆測S極.紅表筆測D極，可以測得500多的數值。
