開關電源拓撲可分為三種：Buck(降壓型)、Boost(升壓型)、Buck-Boost(升降壓型)。

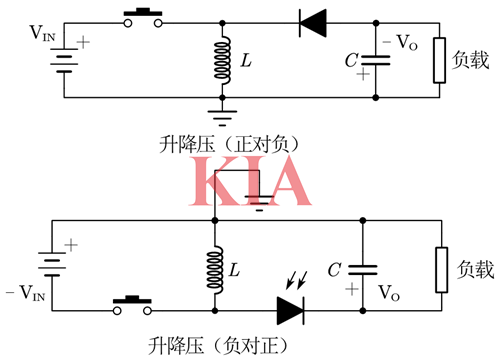

Buck-Boost根據地參考點的位置可以進一步細分為正對負型和負對正型。升降壓型拓撲的端口特性為：輸入與輸出反相；可升壓也可降壓。
開關導通時，能量從輸入直流電源（通過開關）傳輸給電感，沒有能量傳輸給輸出端。
開關關斷時，電感儲能（通過二極管）傳輸到輸出端，沒有直接來自輸入直流電源的能量。
基于以上兩點，升降壓拓撲大概是唯一的純反激拓撲，所有從輸入傳輸到輸出的能量必須先儲存在電感中。
buckboost電路原理

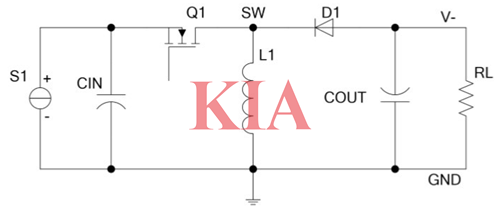

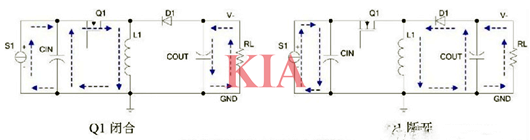

當功率管Q1閉合時，電流的流向見圖2左側圖。輸入端，電感L1直接接到電源兩端，此時電感電流逐漸上升。導通瞬態時di/dt很大，故此過程中主要由輸入電容CIN供電。輸出端，COUT依靠自身的放電為RL提供能量。當功率管Q1關斷時，電流的流向見圖2右側圖。輸入端VIN給輸入電容充電。輸出端，由于電感的電流不能突變，電感通過續流管D1給輸出電容COUT及負載RL供電。系統穩定工作后，電感伏秒守恒。Q1 導通時，電感電壓等于輸入端電壓VIN；Q1關斷時，電感電壓等于輸出端電壓VOUT。設T為周期，TON為導通時間，TOFF為關斷時間，D為占空比（D=TON/T），下同。由電感伏秒守恒有：
由此可得：
占空比小于0.5時，輸出降壓；占空比大于0.5時，輸出升壓。以上式子只考慮電壓的絕對值，未考慮輸出電壓的方向。
