直流電機驅動原理

直流電機驅動器是通過調節直流電機的輸入電流，從而控制電機的轉速和轉矩；主要由電源、控制器、驅動器和電機組成，控制器根據輸入信號發出控制指令，驅動器根據指令調節電機的電流，進而控制電機的運動。

功率轉換（H橋電路）

由4個功率開關管（如MOSFET或IGBT）構成H型全橋，分為上下兩組互補導通。

通過切換開關管組合，改變電機端電壓極性，實現正轉、反轉及制動。

例如：S1/S2導通時電流正向流動，電機正轉；S3/S4導通時電流反向，電機反轉。

保護機制：續流二極管為電樞繞組提供電流回路，避免開關管關斷時的電壓尖峰。

控制信號處理

PWM調制：通過調節脈沖寬度占空比控制平均電壓，實現無級調速。占空比越大，電機轉速越高。

邏輯隔離：光電隔離電路分離控制信號與功率電路，防止干擾。

死區時間：為避免上下橋臂直通短路，控制信號需插入微秒級延遲。

閉環反饋系統

電流/速度環：霍爾傳感器或編碼器實時監測電機狀態，與設定值比較后通過PID算法調整PWM輸出。

應用示例：伺服驅動器通過位置反饋實現精準定位，誤差可控制在±0.01°內。

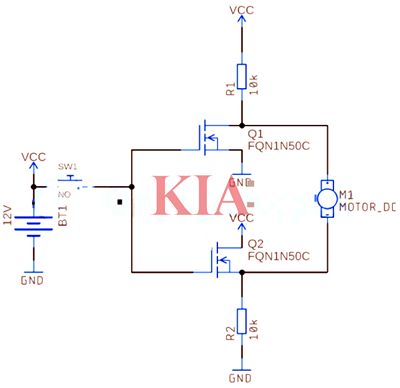

直流電機驅動器電路圖

使用單個 N 溝道 MOSFET 的直流電機驅動電路。在該電路中，直流電機繼續沿一個方向運行，直到按下開關時它會反轉方向。

直流電機驅動器,原理

一個 12VDC 電池作為能源。開關 Sw1 將其直接連接到兩個 MOSFET 的柵極。兩個 MOSFET 的源極引腳均連接至地或電池的負極端子。當兩個源都連接到地或電池的負極端子時，直流電機的輸出將出現在 Q1 的漏極引腳和 Q2 的源極中。

在電池和FET的每個柵極之間連接一個按鈕可以用來控制晶體管的ON/OFF狀態。當未按下按鈕時，晶體管將處于開路狀態，電機從其正極引腳上 FET Q1 的漏極接收 12V 電壓。 Q2 到電機負極引腳的電壓為 0V。但是當按下按鈕時，使晶體管處于飽和狀態。因此，電機現在從 Q1 接收 0V，從 Q2 接收 12V，從而改變電機的旋轉方向。

可以以類似的方式添加電機來完全控制它。確保MOSFET 能夠處理此處使用的電機的電流攝入。另外，如果使用電池為電路供電，記住電機的電流攝入量應小于電池的電流消耗容量。

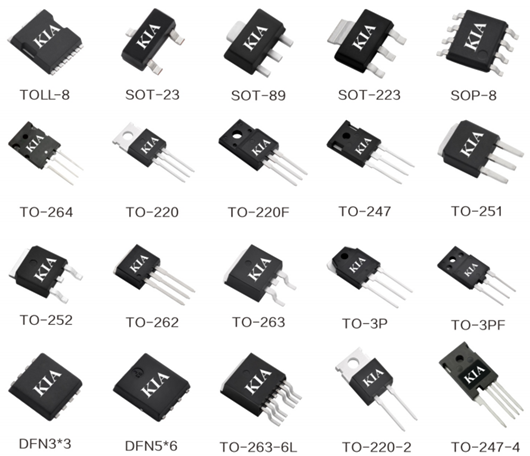

KIA半導體是一家致力于功率半導體電子元器件研發與銷售的高新技術型企業，竭誠服務全球開關電源、綠色照明、電機驅動、汽車電子、新能源充電樁、太陽能設備、數碼家電、安防工程等行業長期合作伙伴，主動了解客戶需求，不斷研發創新，為客戶提供綠色、節能、高效的功率半導體產品。
