OD門（Open Drain Gate）是一種數字電路中的邏輯門，其輸出端可以被拉低，但無法被拉高，只能在高阻態時不輸出電信號。OD門通常由一個開漏輸出的晶體管和一個輸入端組成，可以實現與門、或門、非門等邏輯運算。

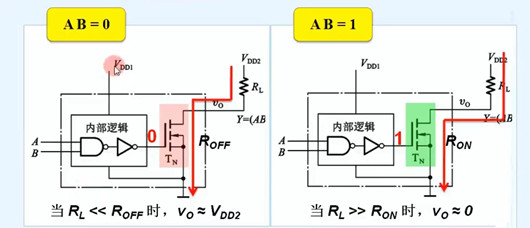

工作原理
OD門的輸出端可以通過上拉電阻或上拉電源拉高，從而實現高低電平轉換。與OC門（Open Collector Gate）類似，OD門的輸出端也可以被多個門并聯連接，形成開關電路，控制外部器件的工作。OD門適用于既可以輸出高電平又可以輸出低電平的應用場合，如數字信號的放大、隔離、反相、驅動等。

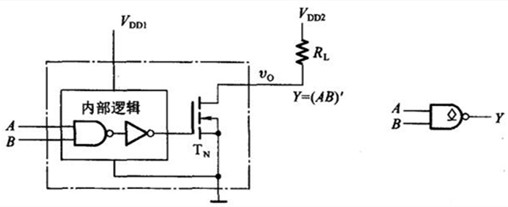

漏極開路的與非門：
漏極開路門（OD門)
漏極開路：指CMOS門電路的輸出電路只有NMOS管，并且漏極通常接VDD（中間一個上拉電阻Rp）。

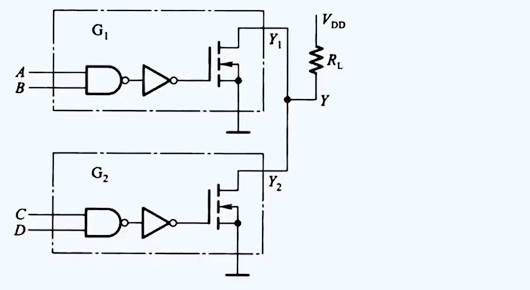

將OD門的輸出端直接連接，即可實現OD門之間的與運算。連接圖如下所示：

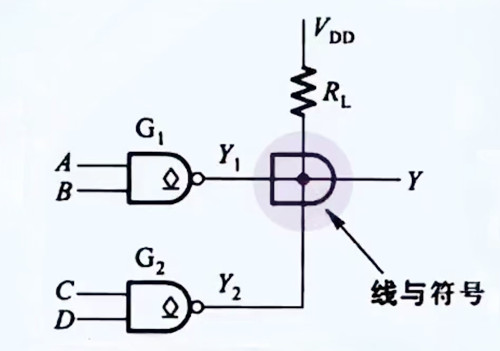

將上圖用表示漏極開路的與非邏輯符號圖來表示：
OD門的作用：
1、在實現線與的同時，避免了大電流的出現。
2、實現輸出電平的變換（邏輯非功能）。注意：不論高低電平輸出，電流均為流入。
3、驅動大電流負載。
