2844開關電源電路,電路原理圖-KIA MOS管
信息來源：本站 日期：2024-12-06

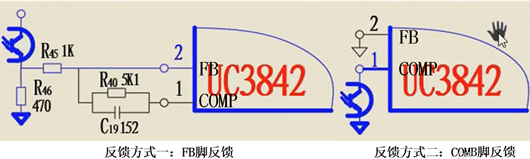

兩種反饋方式：FB腳反饋、Comp腳反饋。
示意圖如下：
兩種反饋方式反饋需要變化方向反向，原因如下：
Comp腳反饋：COMP腳連接誤差放大器輸出端，當COMP升高，PWM打開占空比增大，輸出電壓升高。
FB腳反饋：FB腳連接誤差放大器反相輸入端，當FB降低，PWM打開占空比才增大，輸出電壓才升高。

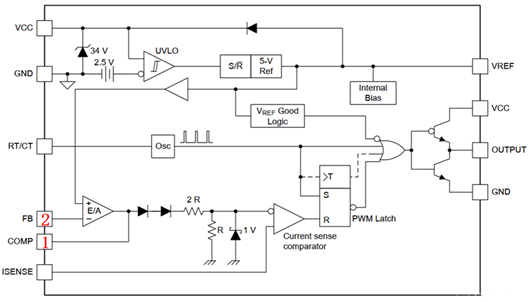

整體的反饋回路如圖所示：
反饋方式一：

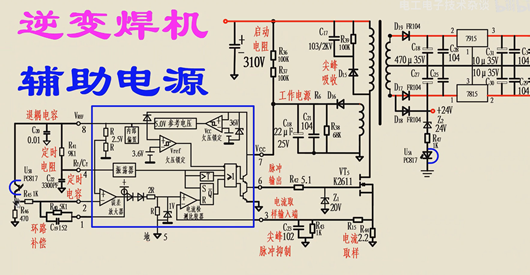

FB反饋方式如下圖所示，當輸出電壓24V減小，流過PC817光耦二極管電流減小，對應PC817光耦三極管的電流也較小（原因是光耦三極管內阻增大），對應進入2腳FB管腳的電壓降低，誤差放大器輸出增大，從而PWM打開占空比增大，輸出電壓上升，完成反饋。
其中光耦的工作原理可以理解為隔離式的三極管工作在放大區，當流過基極的電流越大，路過發射極（集電極）的電流也越大。
當采用反饋方式一時，1腳和2腳間并聯一個電阻和電容，電阻的目的是為了設置誤差放大器的放大倍數，電容的目的是為了消除噪聲干擾。類似于軟件控制中調PI參數值。
反饋方式二：

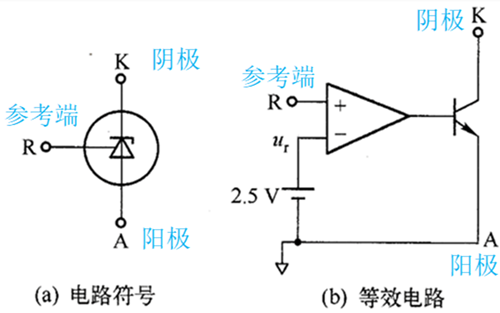

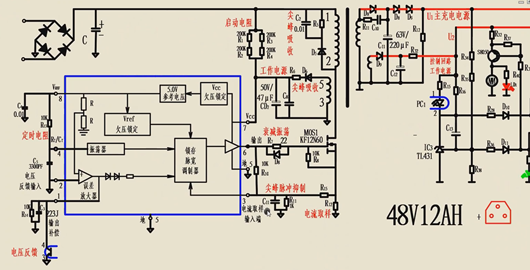

COMP反饋方式如下圖所示。當副邊48V降低時，TL431的參考端電壓降低，導致流過TL431的陰極電流減小（導通電阻增大，可以根據下面TL431內部電路圖推導），使得流過光耦PC817內部二極管的電流較小，進而光耦的三極管內部電流減小（三極管的集電極和發射極之間電阻增大），從而導致誤差放大器輸出端1腳的電平升高（集電極和發射極的電阻與R14電阻并聯，當電阻增大時，誤差放大器輸出也增大，電平就提高），從而導致占空比增大，輸出電壓增大，完成反饋。
對于UC3842和UC2844而言，系統的啟動電壓、最大占空比、系統工作溫度均有區別，但工作原理幾乎一致。
