TIP42C是采用TO-220塑料封裝的PNP功率晶體管，材料是SI-NPN，使該器件適用于音頻，功率線性和開關應用。與TIP42C互補的PNP類型為TIP41C中功率三極管，其廣泛用于信號放大及音頻功放用晶體管。
tip42c參數：
集電極-發射極電壓（VCEO）：最高可達-100V，適用于電壓低于100V的電路。
集電極持續電流（Ic）：最大為-6A，適合需要更高電流驅動的負載。
最大功耗（Ptot）：65W，能夠在不需額外散熱的情況下處理相對較大的功率。
增益（hFE）：范圍為30至150，適合需要特定電流增益以保證放大器電路性能穩定的應用。

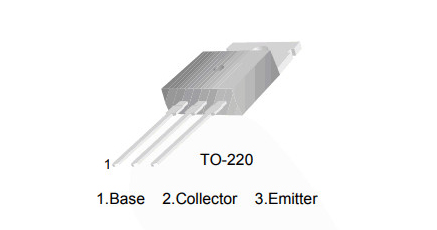

tip42c引腳圖
tip42c引腳功能
1 基集
2 集電極
3 發射極

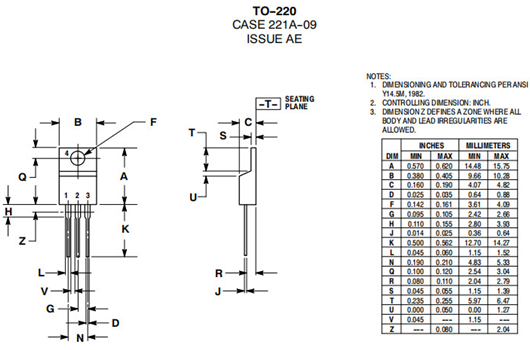

tip42c封裝

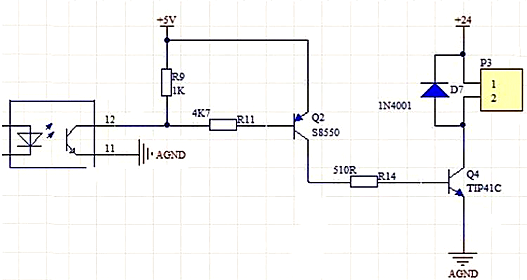

tip42c應用電路一
當PB01端輸入1時，也就是光耦管截止（或開路），則Q2必定截止，Q4跟隨截止（繼電器斷電）；當PB01端輸入0時，也就是光耦管導通（或短路），則Q2必將導通，Q4也導通（繼電器加電）；為了控制穩定，必須給Q2提供可靠的集電極電流，就是加個集電極電阻（一端直接接地），如陳堅道先生給的那個圖。因為你用了個大功率管，也不知道你繼電器電流需要多大，如果Q4基極電流不夠，可以去掉R14（即短路掉），R11的值減小些以加大Q2集電極電流。

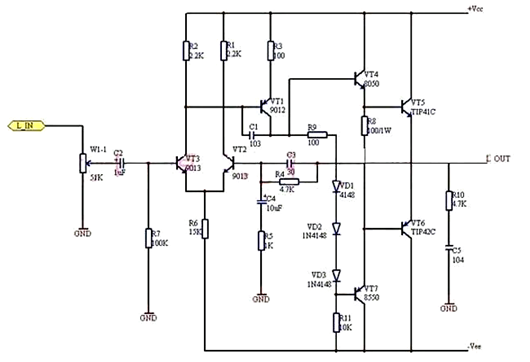

tip42c應用電路二
VT2、VT3組成差分輸入電路，輸入的音頻信號經放大后，從VT3的集電極輸出，R9、VD1-VD3上的壓降為VT4和VT7提供直流偏置電壓，用于克服兩管的截止失真，音頻信號經VT4、VT7預推放大后，具有足夠的電流強度，然后送入VT5、VT6完成功率放大，信號正半周時，電流從正電流經VT5流向負載后到地，負半周時電流從地經負載、VT6流向電源負極，整個功程中，VT5、VT6始終處于微導通狀態，因此這種功率放大器也叫作甲乙類互補對稱功放電路，這種電路由于采用了直接耦合的方式，因此頻率特性非常好，制作完成后的樣機經輸入不同頻段正弦波信號后，從輸出端的波形看，具有極高的保真度。
