光伏逆變器的工作原理主要基于逆變電路，該電路通過電力電子開關的導通與關斷，完成直流電到交流電的轉換。

光伏逆變器是連接光伏電池板和電網之間的電力電子設備，主要功能是將電池板產生的直流電（DC）通過功率模塊轉換成可以并網的交流電（AC）。

根據應用場所的不同，光伏逆變器可以分為集中式逆變器、組串式逆變器和微型逆變器等。集中式逆變器適用于大型光伏電站，可以將多個光伏組件產生的直流電集中轉換成交流電，然后并入電網。組串式逆變器則適用于中小型光伏電站，可以將每個光伏組件產生的直流電分別轉換成交流電，然后并入電網。微型逆變器則適用于家庭光伏系統，可以直接將家庭光伏組件產生的直流電轉換成交流電，為家庭用電提供電力。

逆變器DC-AC逆變原理

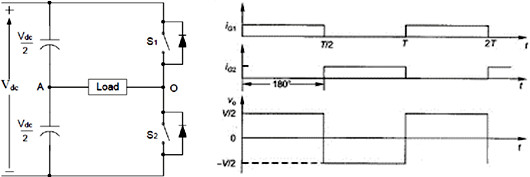

以單相逆變器為例，典型逆變工作原理如下圖所示，兩個開關器件（IGBT、MOSFET等）組成一個電路，為了獲得一個周期的交流電壓，電路中的兩個開關器件S1和S2需要交替開關一輪，其中一個開關打開時另一個開關關閉。例如，為獲得交流輸出的正周期，器件S1打開、S2關閉；而到負周期時，器件S2打開而S1關閉；如此循環輸出如下圖右波形。

光伏逆變器電路,原理

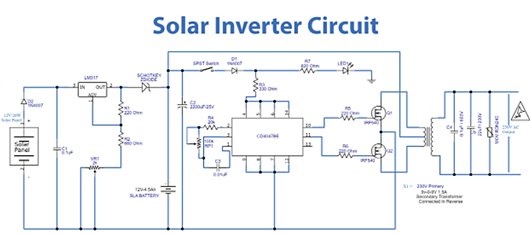

光伏逆變器電路圖一

逆變器電路從電源電池提供交流電輸出（AC），但電池需要提供恒定的直流電源來充電。交流輸入電源必須提供這些電路，因此只能從該電路訪問交流輸出。

光伏逆變器電路,原理

當沒有交流電源插座時，我們無法給逆變器電池充電并獲得高壓輸出。在本文中，光伏逆變器電路配備了易于訪問的組件，讓我們無需外部交流電源插座即可為逆變器電池充電。它可以用作手持式逆變器。

這里使用單穩態/非穩態多諧振蕩器IC CD4047來產生開關脈沖。該 IC 工作功耗低，采用 14 引腳雙列直插式封裝。在引腳 13 處，引腳 10 處的振蕩的 1/2 作為 Q，引腳 11 處的振蕩作為 Q'，提供最大振蕩輸出 F。每個輸出引腳的占空比為 50%。

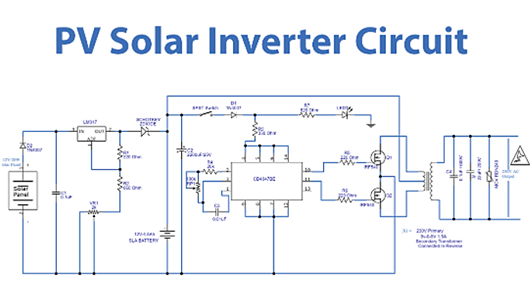

光伏逆變器電路圖二

直接電源是一種在電路內部沿一個方向運行的電源，在無電時有助于提供電流。當沒有交流電源插座時，我們無法給逆變器電池充電并獲得高壓輸出。在這里，我們設計了一種基于光伏的逆變器電路，其元件易于獲得，可以封裝為手持式逆變器。在該電路中，12 伏/20 瓦電池板用于獲得輸入偏置，當暴露在開放的陽光下時，它在 1600 mA 時提供 12 伏的峰值。

光伏逆變器電路,原理

現在CD4047 IC已連接并配置為非穩態多諧振蕩器，當我們打開SPST開關時，該電路開始振蕩。這里輸出Q和Q'直接饋入開關功率MOSFET IRF540，并驅動X1變壓器次級繞組。電流流動發生在特定的持續時間內，并且不持續特定的持續時間。于是感應出變化的電磁鐵，初級繞組線圈產生電動勢，從而得到交流電輸出。輸出電壓/頻率會根據繞組數量和開關頻率而變化。
