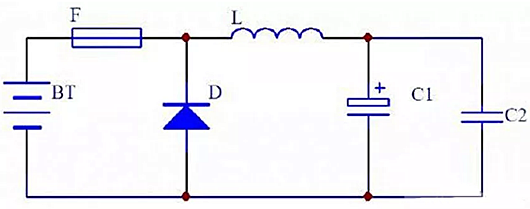

如果逆變器沒有防反接電路，在輸入電池接反的情況下往往會造成災難性的后果，輕則燒毀保險絲，重則燒毀大部分電路。在逆變器中防反接保護電路主要有三種：反并肖特基二極管組成的防反接保護電路，如圖1所示。

逆變器防反接保護電路

由圖1可以看出，當電池接反時，肖特基二極管D導通，F被燒毀。如果后面是推挽結構的主變換電路，兩推挽開關MOS管的寄生二極管的也相當于和D并聯，但壓降比肖特基大得多，耐瞬間電流的沖擊能力也低于肖特基二極管D，這樣就避免了大電流通過MOS管的寄生二極管，從而保護了兩推挽開關MOS管。

這種防反接保護電路結構簡單，不會影響效率，但保護后會燒毀保險絲F，需要重新更換才能恢復正常工作。

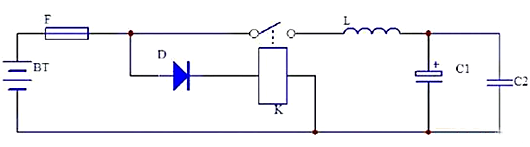

采用繼電器的防反接保護電路，基本電路如圖2：

逆變器防反接保護電路

由圖中可以看出，如果電池接反，D反偏，繼電器K的線圈沒有電流通過，觸點不能吸合，逆變器供電被切斷。這種防反接保護電路效果比較好，不會燒毀保險絲F，但體積比較大，繼電器的觸點的壽命有限。

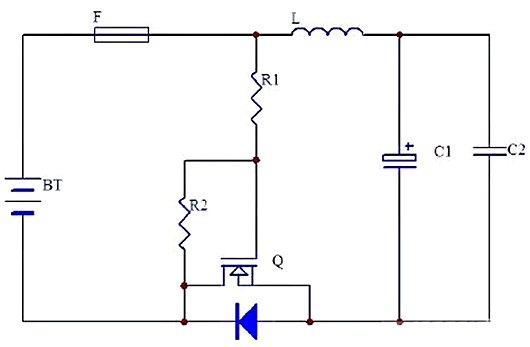

采用MOS管的防反接保護電路，基本電路如下圖3：

逆變器防反接保護電路

圖3中D為防反接MOS的寄生二極管，便于分析原理畫出來了。當電池極性未接反時，D正偏導通，Q的GS極由電池正極經過F、R1、D回到電池負極得到正偏而導通。Q導通后的壓降比D的壓降小得多，所以Q導通后會使D得不到足夠的正向電壓而截至;

當電池極性接反時，D會由于反偏而截至，Q也會由于GS反偏而截至，逆變器不能啟動。這種防反接保護電路由于沒有采用機械觸點開關而具有比較長的使用壽命，也不會像反并肖特基二極管組成的防反接保護電路那樣燒毀保險絲F.因而得到廣泛應用，缺點是MOS導通時具有一定的損耗。足夠暢通無阻地通過比較大的電流還保持比較低的損耗。
