MOS管的內阻是指其在工作狀態下，對電流變化所產生的電壓變化的響應能力。內阻的大小直接關系到MOS管的信號放大能力、開關速度以及功率損耗等因素。因此，準確測量MOS管的內阻對于確保電路的穩定性和性能至關重要。
1、給mos管gs兩端加上10V電壓，導通mos管。
2、給mos管DS通過1A電流，可使用帶限流的電源，把限流調到1a，電壓調到0.1V。
3、用高精度萬用表測量（六位半）測量MOS管DS端電壓V。
MOS管的Ron=V/1A。
MOS管內阻的測試方法包括以下：
一種常用的測量MOS管內阻的方法是利用恒流源電路，通過將MOS管與恒流源和電壓測量儀連接，然后改變恒流源的電流，測量MOS管兩端的電壓變化，從而計算出其內阻值。此外，還可以使用交流信號源和示波器來測量MOS管在不同頻率下的內阻，以獲得更全面的參數信息。
使用萬用表測試MOS管：首先，需要將MOS管從電路中拆下來，并確保其上沒有電壓施加。然后，使用萬用表的二極管測試功能來測試MOS管的正負極性。通過測量正負極之間的電阻值，可以判斷MOS管是否正常工作。
使用示波器測試MOS管：示波器可以顯示MOS管輸入和輸出之間的波形，幫助判斷MOS管的工作狀態。在測試時，需要將示波器的探頭連接到MOS管的輸入和輸出端口，并觀察波形的變化。通過分析波形的幅度和頻率，可以判斷MOS管是否正常工作。

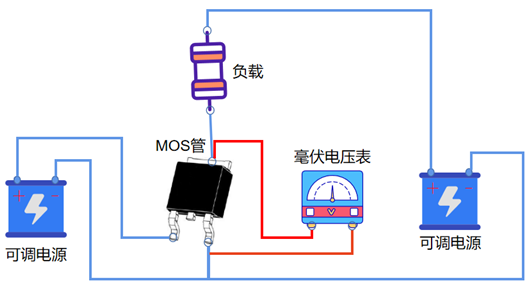

MOS管內阻測試電路
mos管內阻大小由什么控制？
mos管的內阻大小主要由器件的電流、溝道長度和溝道寬度決定，而漏極結電阻大小主要由材料的特性和工藝參數決定，溝道電阻與電流成正比，與溝道長度呈正相關，與溝道寬度呈反相關。因此，在設計mos管時，需要根據具體的使用場合和需要的電性能選擇合適的溝道長度和寬度，以達到合適的內阻。
