mos管的功率

MOS管的功率通常指的是其最大耗散功率，即Maximum Power Dissipation，Pd。這個參數表示MOS管能夠承受的最大容許損失，它可以通過產品的熱阻來計算得出。

計算公式為：Pd = (Tcmax - Tc) / Rth(ch-c)，其中Tcmax是允許的最大溫度，Tc是MOS管的結點溫度，Rth(ch-c)是熱阻。在實際應用中，MOS管的功耗應該遠小于其最大耗散功率，以避免過熱和損壞。

MOS管自身的功率可以通過公式P = VDS * ID來計算，其中VDS是漏源電壓，ID是漏極電流，而VDS也可以通過ID和MOS管的導通電阻Rds來計算得出。

mos管的功率損耗計算

MOS管的損耗主要包括導通損耗（Pdrain）和開關損耗（Pswitch）兩種。

導通損耗計算

導通損耗主要由MOS管導通電阻引起，計算公式為：

Pdrain = 功耗（W）=I^2 * Rds(on) * t

I：流過MOS管的電流；

Rds(on)：MOS管的導通電阻；

t：MOS管在導通狀態下的持續時間；

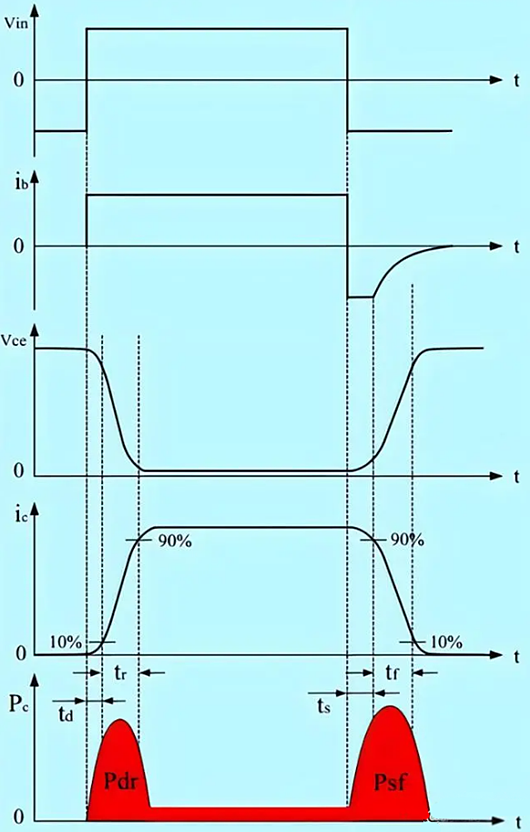

開關損耗計算

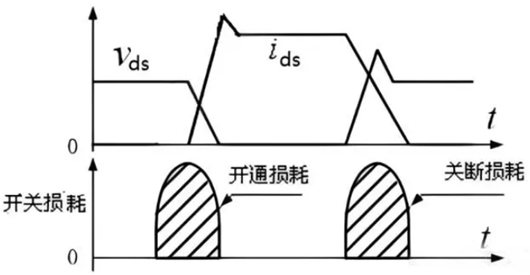

開關損耗包括開通損耗（Pon）和關斷損耗（Poff）。

開通損耗：MOS管從關斷狀態切換到導通狀態過程中產生的損耗；

關斷損耗：MOS管從導通狀態切換到關斷狀態過程中產生的損耗。

開通損耗計算

開通損耗計算公式：

Pon = C * V^2 * f / 2

C：MOS管的輸出電容；

V：MOS管兩端的電壓降；

f是MOS管的工作頻率。

關斷損耗計算

關斷損耗計算公式：

Poff = C * V^2 * f / 2

開關損耗等于開通損耗+關斷損耗，即Pswitch = Pon + Poff=C * V^2 * f

總損耗計算

MOS管的總損耗是導通損耗+開關損耗，

即Ptotal = Pdrain + Pswitch=C * V^2 * f+I^2 * Rds(on) * t
