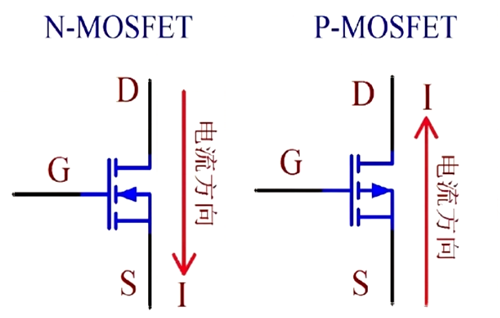

MOS管是基于金屬-氧化物-半導體結構的場效應晶體管，它的控制電壓作用于氧化物層，通過調節柵極電勢來控制源漏電流。MOS管是FET中的一種，現主要用增強型MOS管，分為PMOS和NMOS。

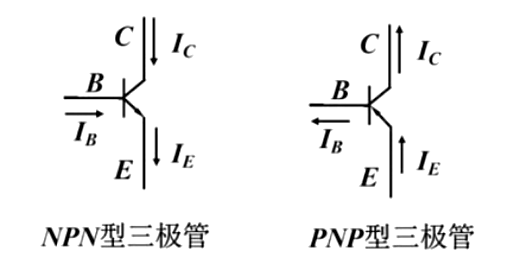

三極管是基于PN結的二極管，是一種雙極型晶體管，三級管內部有兩個PN結，分別為集電結和發射結，它通過控制發射結的電流來調節集電極的電流。
三極管的三個極分別是B(基極)，C(集電極)，E(發射極)；MOS管的三個極分別是G(柵極)，D(漏極)，S(源極)。
1、從結構來講，MOS管有一個金屬柵極、一個絕緣層和一個半導體底座，而三極管有一個集電極、一個基極和一個發射極。MOS管是一個四極器件，而三極管是一個三極器件；
2、從控制方式來講，MOS管通過在柵極和底座之間施加電場來控制電流， 而三極管則是通過在基極和發射極之間施加電流來控制電流；
3、從輸入電阻來講，MOS管的輸入電阻很高， 通常在數兆歐姆到數百兆歐姆之間，而三極管的輸入電阻相對較低，通常在幾千歐姆到幾十萬歐姆之間；
4、從輸入電容來講，MOS管的輸出電容較小，通常在幾皮法到幾納法之間，而三極管的輸出電容較大，通常在幾十皮法到幾百皮法之間；
5、從開關速度來講，MOS管具有更快的開關速度和更小的開關損耗， 這使它們在高頻應用中更為常見。三極管的開關速度較慢，但在低頻和功率應用中具有優勢；
6、從噪聲來講，MOS管的噪聲水平通常比三極管低；
7、從電壓容忍度來講，電壓容忍度: MOS管的電壓容忍度比三極管高；
8、從可靠性來講，可靠性: MOS管在高溫環境下具有較好的穩定性，而三極管則在高溫環境下容易損壞。
9、在功率放大器電路中應用的三極管和場效應管（MOS管）因為其制造工藝不同，相同制造價格下，其擊DS極擊穿電壓普遍比三極管高，所以現在的功率放大器開關電源大部分都使用場效應管做開關管。
MOS管是電壓控制的元件，而三級管是電流控制的元件。

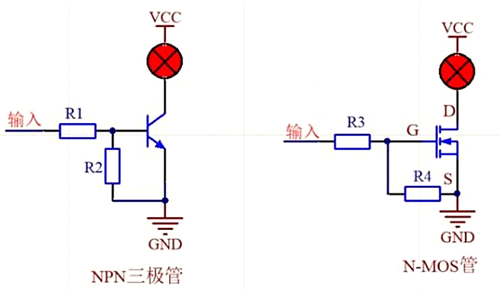

三極管的be極之間可以理解為存在一個二極管，這也就產生了一個電流的通路，當給三極管施加高電平時，be之間會產生一個持續的電流，此時三極管被打開；高電平消失，電流也瞬間消失了，三極管也會關閉;由于維持三極管打開的必要條件就是三極管be之間存在著連續電流，所以三極管也被稱之為電流控制元件。
而對于MOS管來說，柵極和源極之間是不存在通路的，他們之間僅存在一個寄生電容，當給柵極施加高電平時，會在一開始產生一個給寄生電容充電的電流，但除此之外，并不存在其他的電流，他只需要維持柵極和源極之間的電壓差，就可以打卡MOS管，甚至因為該寄生電容的存在，當我撤走了柵極的高電平，接在漏極的小燈泡仍然是亮著的，知道寄生電容上的電荷消耗完為止，MOS才會關閉，這就是被稱為電壓控制元件的原因。
三極管和MOS管的區別主要體現方面：
工作性質：三極管是電流驅動的，即通過控制基極電流來控制集電極和發射極之間的電流；MOS管是電壓驅動的，通過控制柵極和源極之間的電壓來控制漏極電流。
輸入阻抗：三極管的輸入阻抗相對較低，而MOS管的輸入阻抗通常很高。
成本：三極管通常成本較低，MOS管成本較高。
功耗：三極管的功耗相對較大，MOS管的功耗較小。
驅動能力：三極管適用于數字電路開關控制，MOS管適用于高頻高速電路和大電流場合。
輸入電流：三極管工作時基極總要吸取一定的電流，而MOS管的柵極幾乎不取電流。
應用場景：三極管一般運用在低頻的小功率電路，MOS管一般可以運用在高頻大功率電路上。
三極管和MOS管的區別方法
用萬用表的二極管檔（或1k~10k電阻檔）測量，三極管的發射極和集電極都對基極單向?qū)ǎl(fā)設計和集電極之間互不導通；利用這一點可以確定是否三極管以及類型（PNP管或NPN管）；場效應管（MOS管）則比較復雜，增強型和耗盡型的特點都不一樣，但是柵極對源極和漏極一定是不導通的。
