速度飽和效應

速度飽和效應：在強電場環境下，載流子的漂移速度隨電場強度的增加而增加的幅度逐漸降低，并最終趨于飽和狀態的現象。

這種效應在半導體器件中尤為顯著，其中載流子（如電子和空穴）在電場力的作用下定向移動形成漂移電流。載流子的漂移速度與電場強度成正比，比例系數為載流子遷移率。當電場強度增加到一定程度時，載流子的漂移速度將達到其散射極限速度，此時漂移電流達到飽和狀態。

速度飽和效應的發生與半導體器件的結構和操作條件密切相關。例如，在金屬-氧化物-半導體場效應晶體管（MOS管）中，當溝道電場強度超過一定閾值時，溝道載流子的速度會達到飽和，導致漏極電流不再隨電場強度的增加而線性增加。這種現象發生在MOS管工作在飽和區時，即漏源電壓（VDS）超過柵源電壓（VGS）減去閾值電壓（VTH）的情況下。

速度飽和效應對半導體器件的性能有重要影響。它決定了器件在高電場下的最大電流輸出能力和頻率響應特性。

什么是速度飽和效應

在半導體器件中，載流子在外加電壓時，受到電場力的作用而定向移動，形成漂移電流，載流子的平均漂移速度V與電場強度E成正比，比率就是載流子遷移率μ，即V=uE。

載流子漂移速度不是無限大的，當外加電場足夠大時，載流子漂移速度將達到散射極限速度Vscl (Limiting scattering velocity)，將使得漂移電流達到飽和。

上述給出的漂移速度公式難免會給人帶來誤解：當載流子遷移率u減小時，將更不容易發生速度飽和。實際上，載流子遷移率ueff和電場強度是相關的，或者一定程度上，載流子遷移率u減小將導致速度飽和效應發生。

對速度飽和效應的理解

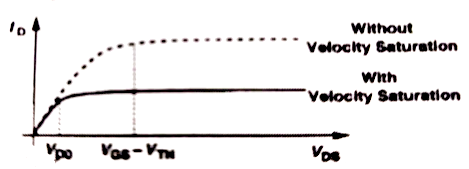

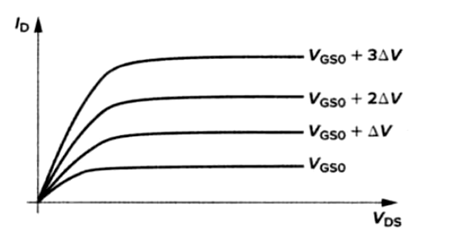

通過下圖可以更直觀的理解速度飽和效應，VDS在尚未達到飽和區電壓VGS-VTH時，電流已經發生飽和，即漏電流提前發生飽和，此時的飽和電壓VDO小于過驅動電壓。

速度飽和效應
