PC817光耦合器，由一個紅外發射二極管（IRLED）和一個與其光耦合的光電晶體管組成，具有隔離、放大和變換信號等功能，在電子電路中應用廣泛。
PC817利用光耦合效應，在輸入端產生光信號，經過傳輸和放大后在輸出端轉變成電信號。這實現了輸入和輸出的隔離和變換。
PC817的工作原理非常簡單，但要在不同的設備上使用它是有規格的。輸入端的光耦合器需要對一個電阻進行限流，但在輸出端，我們需要將邏輯輸出引腳與電源引腳連接起來。每當產生IR信號時，由于電流的變化，邏輯狀態將從1變為0。
PC817主要特點包括高隔離電壓、高線性度、低漏電流、快速響應等，適用于數字電路、模擬電路、控制電路等領域。

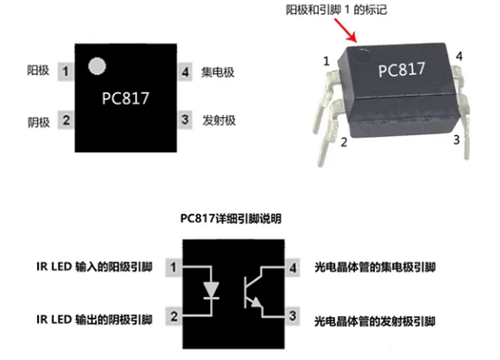

pc817引腳圖
PC817共有4個引腳，分別為輸入端（PIN1）、輸出端（PIN2）、電源端（PIN3）和接地端（PIN4），通過內部光敏三極管實現輸入和輸出的隔離和變換。

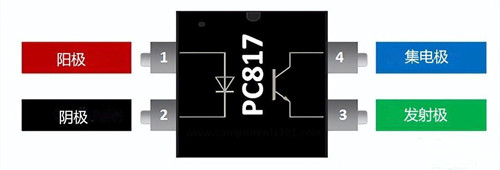

pc817引腳圖功能

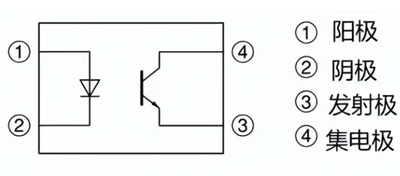

紅外LED輸入：
引腳1：陽極(+)引腳，將邏輯信號輸入到內部IR。
引腳2：陰極(-)引腳，與電路和電源連接到公共地。
光電晶體管輸出：
引腳3：發射極引腳，通過電路和電源建立公共地。
引腳4：集電極引腳，在接收到IR信號時傳輸邏輯輸出。
pc817參數
高VCEO（集電極-發射極電壓）：80VMAX
輸入二極管正向電壓：1.25V
最大集電極電流：50mA
集電極和發射極的最大電壓比為80V
下降時間：18μs
上升時間：18μs
截止頻率：80kHz
最大功耗：200mW
輸入輸出間高隔離電壓：5.0kV
最高工作溫度范圍為-30至100度
內部電阻為100Ω
內部存儲溫度范圍為-55-125度
PC817光耦特點
它采用DIP和SMT兩種封裝提供4引腳。
該設備具有電氣隔離的內部保護形式。保護是針對輸入和輸出的。它可以保護高達5KV的電隔離。
光耦合器可以與帶有高壓器件的外部電阻一起使用，以與低壓器件一起工作。
光耦合器可以與任何具有內部接口的設備一起使用，例如TTL設備、微控制器，甚至可以使用帶有一些內部電阻的高直流電壓。
光耦合器PC817帶有內部反向電流保護。
由于IR的單向電流特性，PC817可保護IR免受任何反向電流的影響。
