門電路符號大全,門電路符號圖解-KIA MOS管
信息來源：本站 日期：2023-11-27
常用的門電路在邏輯功能上有與門、或門、非門、與非門、或非門、與或非門、異或門等幾種。邏輯門電路通常使用晶體管、集成電路或其他電子元件實現。
邏輯門電路可以用于數字電路、計算機、通信和控制系統等領域。在數字電路中，邏輯門電路用于處理和操作數字信號，從而實現不同的功能和任務。在計算機中，邏輯門電路構成了計算機的基本組成部分，用于執行算法和程序。在通信和控制系統中，邏輯門電路用于解碼、編碼、調制、解調等操作。

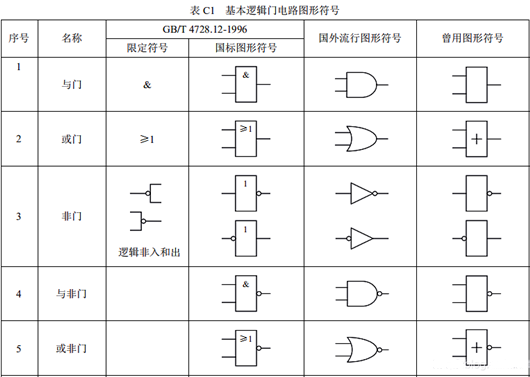

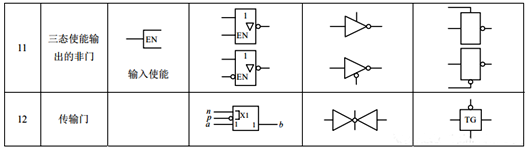

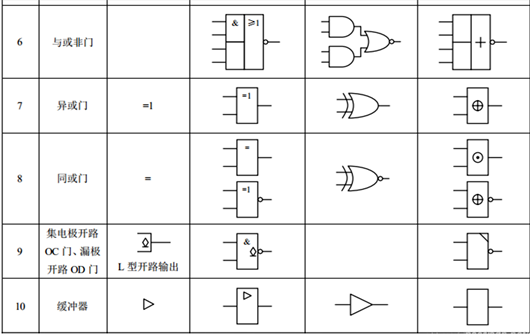

注：在表的第三列列出了限定符號，限定符號有總限定符號、輸入/輸出限定符號、內部連接符號、方框內符號、非邏輯連接和信息流指示符號等。
總限定符號用于表征邏輯單元的總邏輯功能，輸入/輸出限定符號標注在方框內輸入端或輸出端，用于說明輸入或輸出的功能消息等等。
