兩相步進電機驅動電路,原理圖分享-KIA MOS管


二相步進電機驅動

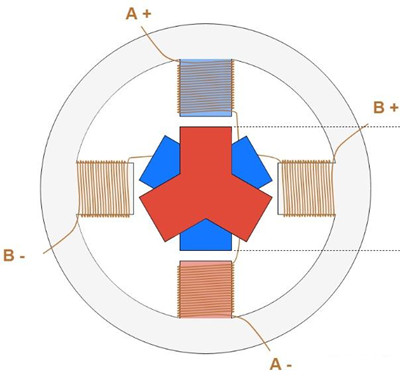

兩相步進電機驅動電路是通過H橋電路來控制電機的兩個相位的電流方向,實現電機的旋轉和定位。兩相步進電機通常有兩個相位,分別稱為A相和B相。H橋電路由四個開關(如MOSFET管)和四個續流二極管組成,分別控制A相和B相的電流方向。

兩相步進電機驅動電路

二相步進電機的驅動方式

單極性驅動:在這種方式下,電機的一相始終接地,另一相通過正負電源供電。單極性驅動的步距角較大,通常為3.6°或7.2°。


雙極性驅動:在這種方式下,電機的兩相都通過雙極性電源供電。雙極性驅動的步距角較小,通常為1.8°或0.9°。雙極性驅動需要更復雜的驅動電路,但能提供更精細的控制和更高的效率。


二相步進電機驅動電路

二相步進電機的單極性和雙極性2種驅動電路設計都采用了單片機AT89S52作為控制器,由達林頓功率管TIP142組成的電路作為驅動器,電路結構簡單。

兩相步進電機驅動電路

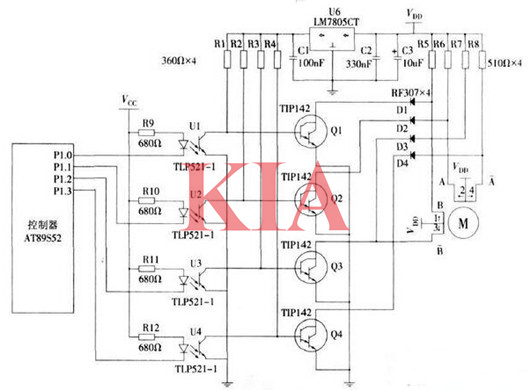

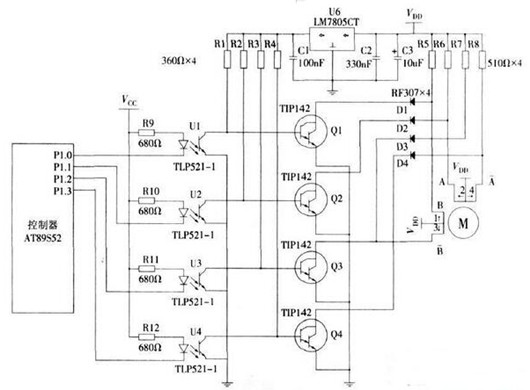

單極性驅動電路圖

兩相步進電機驅動電路

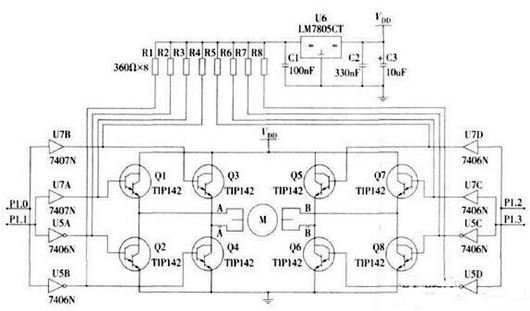

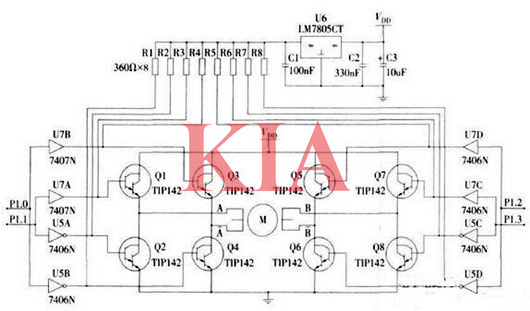

雙極性驅動電路圖
