詳解電容在電路中的作用-KIA MOS管

電容作用：電容在模擬信號電路中也同樣存在阻力，這種阻力叫做容抗(Xc),值的大小Xc=1/(2πfc)，它的大小跟電容值和頻率成反比，用在模擬電路中，主要耦合信號，平滑電平，微分、積分、移相、啟動等，用在直流供電電路中主要是濾波、旁路、儲能、振蕩等。

電容的種類

一般我們用到的常見電容有電解電容，陶瓷電容這兩類。

電解電容

電解電容有鋁電解電容，鉭電解電容之分。   鋁電解電容采用鋁箔做正極，正極表面生成的氧化鋁為介質，電解質為負極。它的優點是電容量很大，但體積也比較大，故一般做儲能電容來用。

鉭電解電容優點就是體積小，電容量大，對于高密度的線路板來說，空間很重要。它也耐高溫，濕差范圍長時間在－50℃~100℃之間能正常工作。而且它適合貼片生產工藝。

陶瓷電容

陶瓷電容是由陶瓷為介質制成的一種電容，它又分高頻陶瓷電容，低頻陶瓷電容。高頻陶瓷電容體積小、損耗低，電容對頻率、溫度穩定性都較高。一般用于電源旁路電容。

電容在耦合電路中作用：

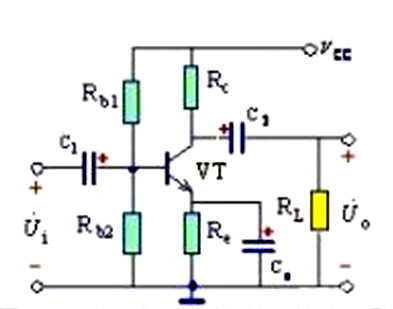

電路中C1是輸入耦合，C2是輸出耦合，耦合電容的大小及諧振頻率根據電路的信號頻率來選擇，如高頻0.001-0.1UF，音頻1-22UF，當然這只是一參考值，主要根據實際調試效果來選擇合適的電容值。

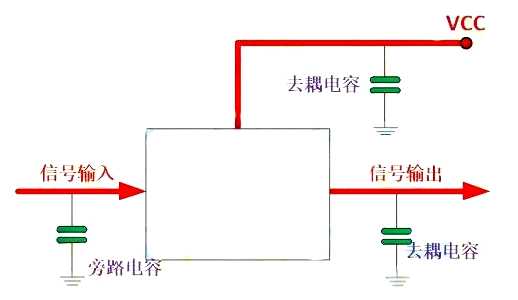

旁路作用：

旁路就是把輸入信號中一些高次諧波通過設計好的電容給直接通地，從而有效抗諧波干擾，這就是每一個芯片的電源腳邊上都要放一個0.1uF的電容的原因，它就是起到旁路作用，把高次諧波直接通地，不讓它進入系統內。

去耦與旁路，其實是差不多的作用，區別就是位置上有些不同，旁路是去除輸入信號的高頻，把外界的諧波去除。去耦是把輸出端的高頻諧波信號去除，使輸出信號干凈。

儲能

儲能這個就是跟UPS(不間斷供電系統)一樣的，它就是通電的時候，電容會充電，而當電關閉以后，電路不會立即就斷電，通過儲能電容的放電，電路還能工作一段時間。這就是電容的儲能作用。一般電解電容就是一種儲能作用。

濾波

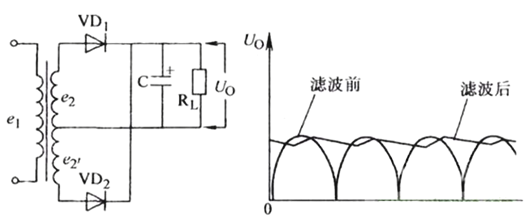

濾波就是把一個有尖峰的信號，通過電容的濾波作用，變成一個平坦的波形。如下圖所示：

一般在電源輸出腳都會有一個濾波電容，如上圖中的C，它起到的作用就是把電源輸出腳的尖峰給弄平坦嘍，使電源是一個穩定的電源。   由于電容的濾波作用，所以會在電源的輸出端加一個大容量濾波電容，也會在負載的輸入端也加一個大容量的的電容，這是為了防止負載的變化導致電壓的波動，這個濾波大電容就能濾除這些變化產生的電壓波動，使電壓穩定在可接受的范圍。
