運算放大器：運放參數-建立時間分析-KIA MOS管

運放的建立時間，對于其后的 ADC 至關重要。如一個 16bits 的 ADC，它的一個 LSB 對應的電壓范圍是其滿量程的 15ppm, (百萬分之十五) 。如果驅動 ADC 的運放還沒有達到最終的值就被 ADC 采樣了。這必然會引起 ADC 的采樣誤差。

放大器的建立時間是當運輸入為階躍信號時，運放的輸出響應進入并保持在規定誤差帶所需的時間。這個誤差常見的值為 0.1%, 0.05%,0.01%。誤差大小與建立時間不是線性關系。如誤差 0.01%的建立時間可能是誤差 0.1%的建立時間的 30 倍以上。

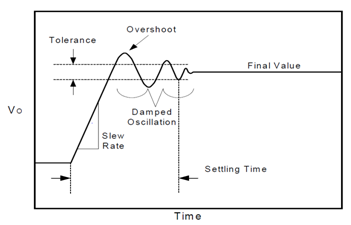

下圖是運放的建立時間的示例說明圖，建立時間，就是從階躍信號開始到信號誤差達到目標值的這段時間。如圖上可以看出，運放運階躍信號的響應會是一個含有過沖和振鈴的二階響應。這個響應看上去很熟悉，像控制系統的二階響應。所以以下的分析與控制系統有相似性。

運放建立時間

運放的建立時間，主要有兩段組成，第一段是運放的輸出電壓從起始值到達目標值附近，這一過程是一個非線性過程。這一段的時長是由給運放的補償電容充電的電流所決定的。

關于這個補償電壓，在運放的壓擺率中提到過。因此也可以理解為第一段時間與運放的壓擺率有關，（壓擺率的決定因素也是運放補償電容充電的快慢）。第二段時間是指輸出已經接近最終目標值了，進入這一階段后，運放處在準線性區。

這一階段的特性，主要受運放的零-極點對(doublets)影響。在高速運放中，運放的 slew rate 非常高，因此第一段時間非常短，因此建立時間主要由第二段時間所決定。

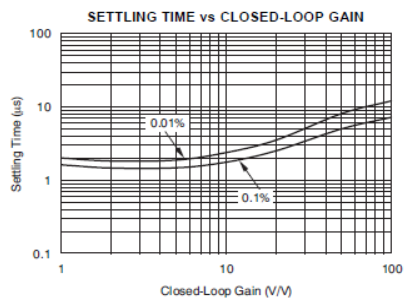

從運放的指標上講，運放的建立時間會受到大信號參數-壓擺率 (SR)的影響和小信號參數-閉環增益的影響。下圖是一款運放的建立時間與閉環增益的關系。

運放建立時間
