【電路收藏】雙NMOS管驅動電路圖文-KIA MOS管
信息來源：本站 日期：2023-06-13

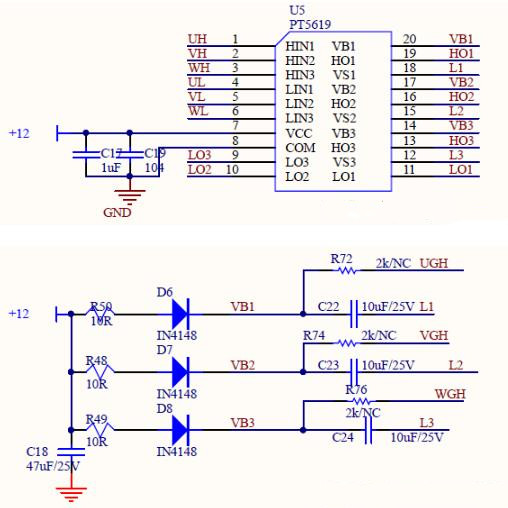

N+N（預驅）

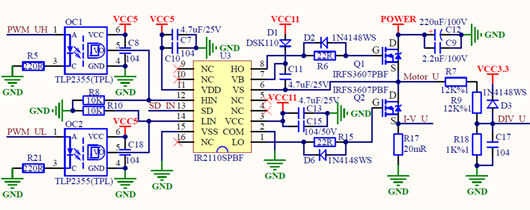

一個半橋示例圖

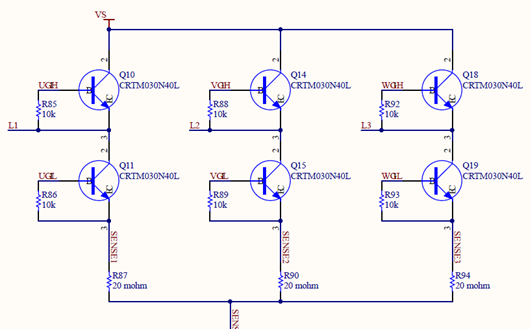

三個半橋示例圖

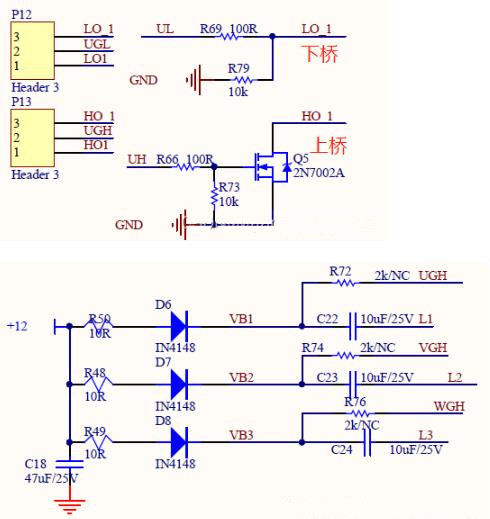

N+N（分立）
U相N下管：mcu的5v管腳控制導通，0控制關斷。
U相N上管：在U相下管導通的時候，U相對應的自舉電路電容是在充電的，此時UGH的控制腳UH為1，將UGH拉在GND上，保證上管關斷。
等到U相的下管關閉，并且需要打開上管的時候，控制UH為0，這時VB1電壓直接過去，上管打開，打開之后S端的電壓高于G端了，這時因為電容兩端的電壓不能突變，VB1端的電壓會被抬升，從而繼續保證導通。
