兩節鋰電池串聯8.4V充電電路圖-KIA MOS管
信息來源：本站 日期：2023-06-13

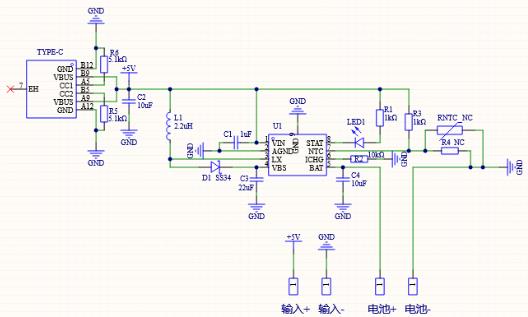

原理圖：
1.如果使用過溫保護功能R3為懸空(不焊接)狀態。同時需要把RNTC以及R4焊接上。
2.如果不使用過溫保護，R3接入1k左右電阻，同時RNTC、R4為懸空狀態。
3. R2為充電電流調節電阻，充電電流計算公式為Iec= 1*10000 / R2，最大充電電流為1.5A。
4.設置1.5A電流充電時，選擇電感的電流參數不得低于2.25A。

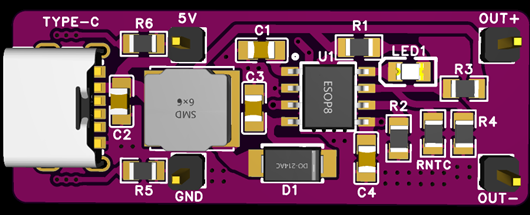

3D模型：
PCB注意事項
電源走線應盡可能的寬,應單獨從電源走線為CS5090E供電
BOOST模塊主要的電流回路走線應該短而粗
LX走線盡量短,以減少EMI
電感和肖特基的應該直接相連,連線短而粗,避免過孔跳線
電源端的電容應盡可能的靠近芯片放置
芯片的底部散熱片是功率地,應于大片的地相連,底部散熱片一定要與地可靠焊接
