基于強制諧振反激零電壓開通拓?fù)湓O(shè)計與分析

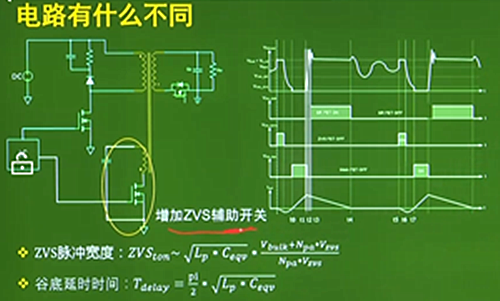

電路增加了一個零電壓開通的輔助管，如下圖。
工作過程：在t0時刻，主MOS開通，在t1時刻關斷主功率管，這部分與傳統反激一樣。主功率管關斷之后，勵磁電流對主功率管Coss充電，直到電壓到Vin+Nvo。
在t2-t3時刻，開通副邊整流MOS（開通前有一個小delay），并且對輔助繞組的電容充電（通過MOS的體二極管）。

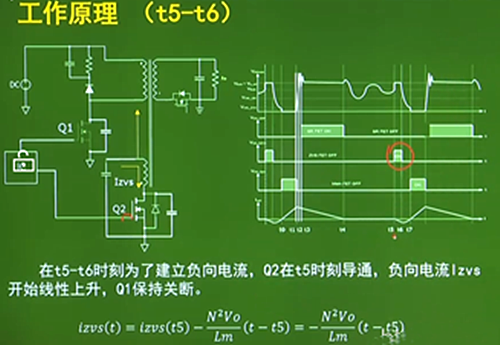

T4-t5時刻，主管關斷，SR關斷，原邊電感和Coss諧振。T5-t6時間，輔助管開通，負向電流Izvs開始線性上升，主功率管關斷，主功率管的Coss電荷被抽走，此時Vds下降到0，則下次開通的時候就是零電壓開通。
如下圖所示。

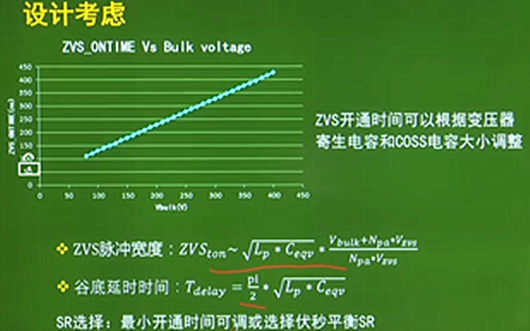

對這種拓?fù)湓谠O(shè)計的時候要考慮ZVS的開通時間，也就是ZVS管的脈沖寬度，需要根據輸入電壓，MOS寄生參數等參數進行計算。如下圖所示。
