四種開關電路圖：NMOS、PMOS-KIA MOS管
信息來源：本站 日期：2022-11-30
在電路設計過程中，有時需要“獨立”控制幾個開關的通與斷。例如構造某種波形。晶體管開關能夠?qū)崿F(xiàn)一些開關的通與斷不會影響其他開關的通與斷，即開關之間相互“獨立”，相互“無關”。常在人機交互場景之中有著特定應用。
晶體管（MOS），有NMOS（NPN）和PMOS（PNP）之分。首先展示NMOS晶體管開關。
因?yàn)榭紤]到我們?cè)谌藱C(jī)交互構造波形時，所要求的波形具有“高使能”和“低使能”2種。所以這里展示2種NMOS開關電路，一種生成“低使能”波形（開關按下的時候低電平），一種生成“高使能”波形（開關按下的時候高電平）。

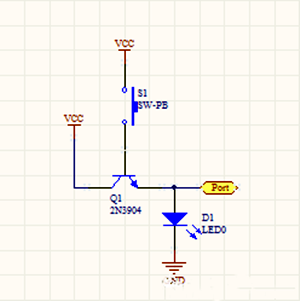

1.NMOS（NPN）高使能開關

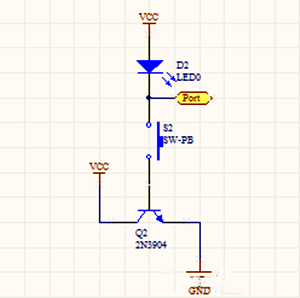

2.NMOS（NPN）低使能開關
PMOS（PNP）晶體管開關
同理，PMOS（PNP）也可以構造2種開關電路。

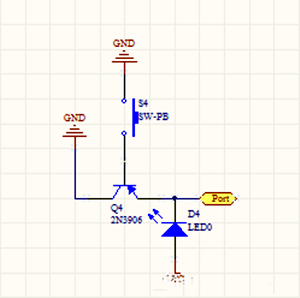

3.PMOS（PNP）高使能開關
4.PMOS（PNP）低使能開關
多個開關可以共用同一電源和接地，而互不影響。LED燈亮代表按下或使能。
