簡易的直流電機正反轉限位電路-KIA MOS管


直流電機正反轉限位電路

電路分為四個階段,即正、正轉限位、反轉、反轉限位。

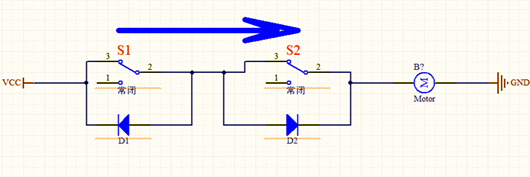

一、正轉

直流電機 正轉 反轉 限位


看上述電路,其中S1和S2是兩限位開關(輕觸開關),D1和D2普通二極管(1N4007),當接通電源后,電流流向如上圖圖中藍色箭頭方向,假設此時電機正轉,由于常閉開關S1和S2閉合,把D1和D2短路,電流直接通過兩開關流過,電機正轉;

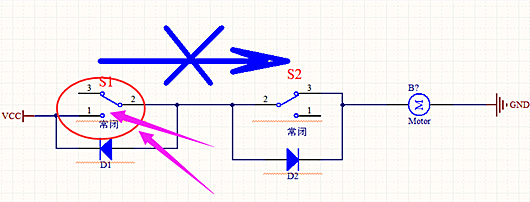

二、正轉限位

直流電機 正轉 反轉 限位


當電機正轉到限位處,碰到限位開關S1后,輕觸開關S1由常閉斷開,此時二極管D1陰極接在VCC,電流流不過二極管D1,此時電機停止;

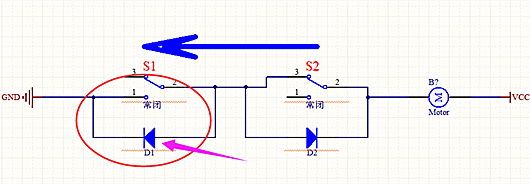

三、反轉

直流電機 正轉 反轉 限位


當電機電源反接后,電流流向如上圖藍色箭頭,電流通過直流電機、S2、D1流向GND,形成閉合回路,電機反轉,當電機反轉后,S1從斷開狀態,恢復到常閉狀態;

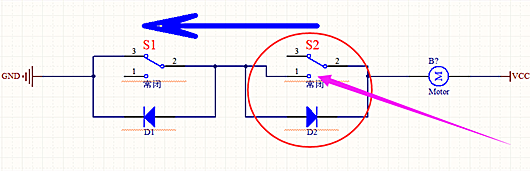

四、反轉限位

直流電機 正轉 反轉 限位


當電機反轉到,開關S2后,把S2常閉觸點斷開,此刻電流流不過D2,電機停止;以上就是這個電機限位電路的一個循環。
