12V延時關閉電路圖（一）

當我們關閉電燈開關時希望電燈能延時一會兒再熄滅，以方便我們行走、關門等。本電路即可滿足這一要求，當關閉電燈開關后電燈亮度減半，延時電路開始工作，經數十秒鐘后電燈熄滅。

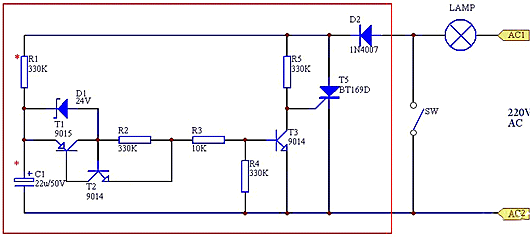

需要注意的是本電路只適用于白熾燈，電路圖如下：

原理簡介

當電燈開關SW閉合時，白熾燈正常點亮。SW斷開后，延時熄燈電路開始工作，二極管D21N4007和可控硅T5BT169D接入電路代替了開關的位置。由于二極管D2半波整流的作用，白熾燈在半波脈動直流下工作，亮度減半。

此時電阻R1開始對電容C1充電，C1上的電壓緩慢上升，當上升到一定值時（約25.4V，含三極管兩個PN結），穩壓二極管D1導通，三極管T39014得到偏置電流飽和導通，旁路了可控硅的觸發電流，可控硅截止，白熾燈熄滅，完成延時熄燈過程。

接于可控硅控制極的電阻R5不能太小，以能觸發可控硅即可，否則可控硅T5觸發太早C1上將充不到足夠電壓。電阻R1和電容C1決定延時時間的長短，可根據實際應用取值。

如果電燈開關盒空間足夠，可以將本電路安裝在開關盒內，既美觀又實用。

12V延時關閉電路圖（二）

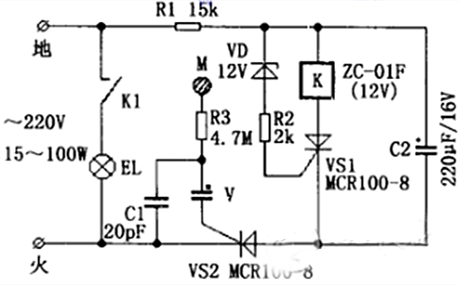

無功耗延時熄滅觸摸開關，平時不耗電，只有開關時才消耗一些電能。電路如圖所示：

在沒有觸摸M時，220V市電雖然通過R1加到單向晶閘管VS1和VS2上，但由于沒有觸發信號，VS1和VS2均不導通，電路不工作。當用手觸摸M時，就有微小電流通過C1、R3和人體，C1得到一定的電壓使氖管V點亮并觸發VS2使其導通。

這時，經R1向C2充電，C2的電壓達到12V時，穩壓管VD導通，VS1也被觸發而導通，C2上的電荷通過自鎖繼電器K而釋放，K的觸點KH接接通，燈EL點亮。此后，C2上的電壓逐漸降為零，VS1截止，燈EL熄滅。第二次操作時只要再次觸摸M即可。

制作時，R1用3W的炭膜電阻。VD用1W/12V的穩壓管。氖管V用啟輝電壓60V的。觸摸片M用直徑25mm的壓電片敲去陶瓷代替。其他元器件參照圖示取值。

元器件焊接無誤后接上市電，觸摸M，氖管V應能發光，同時繼電器應吸合。如氖管不亮，可能是氖管損壞或火線與地線接反了，如V亮，但繼電器不動作，可能是晶閘管或繼電器損壞。

正常工作后，找一只大小合適的塑料外殼將線路板固定在殼內并引出導線。同時在外殼的面板上將觸摸片M用萬能膠粘上。為了使電路工作可靠，電阻R3直接焊在觸摸片上并在電阻上套一只熱縮管，再用軟導線焊到線路板上，這樣觸摸開關就做成了。實測開關時間不大于0.5S。

12V延時關閉電路圖（三）

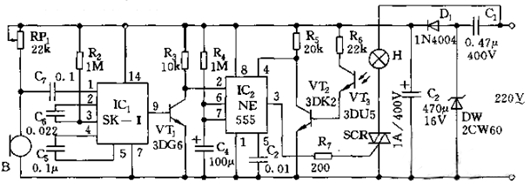

聲控電路開關由聲控電路、單穩延時電路和可控硅驅動電路組成。

電容降壓整流電路為聲控開關電路提供ＶDD＝６Ｖ直流電壓。ＩＣ１采用專門的聲控集成電路ＳＫ-Ⅰ，該集成電路內含雙穩態觸發器和三極放大器。

平時，ＩＣ１的輸出端９腳呈低電平；而當拾音器Ｂ收到擊掌聲等音響信號時，ＩＣ１內的雙穩態翻轉，９腳轉呈高電平，ＶＴ１飽和導通，由于ＩＣ２（555）的２腳觸發電平小于1/3ＶDD，則555置位，３腳呈高電平，ＳＣＲ觸發導通，燈亮。

555和Ｒ４、Ｃ４等組成單穩定時電路，定時時間即單穩態的暫穩時間ＴD＝1.1Ｒ４Ｃ４，圖示參數約為２分鐘。以上是入夜或無光照時，ＩＣ２才會翻轉，因為555的復位端４腳受控于ＶＴ２的導通或截止。

白天因有光照，光敏三極管３ＤＵ５呈低阻，ＶＴ２飽和導通，555的４腳呈低電平（小于0.7Ｖ），555處于強制復位狀態，ＩＣ２對外來觸發信號無反應；天黑后，３ＤＵ５呈高阻，ＶＴ２截止，555的４腳為高電位，處于待觸發狀態。

若要加長燈亮的時間，可通過加大Ｒ４Ｃ４的充電時間常數來實現。

12V延時關閉電路圖（四）

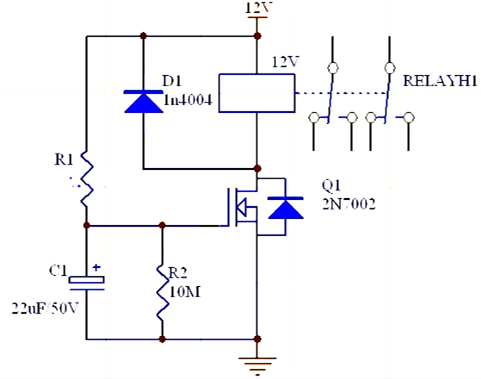

12V簡單延時電路圖

12V延時關閉電路圖（五）

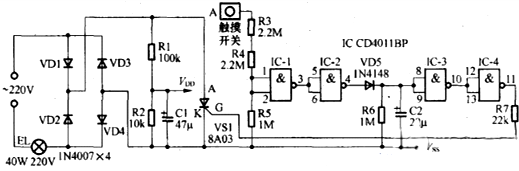

圖中為觸摸延時開關實驗電路。它由整流二極管VD1～VD4組成全波橋式整流電路，作為集成電路工作電源，四2輸入端與非門4011、單向晶閘管VS1等組成觸摸開關電路。

全波橋式整流電路輸出高達200V脈動直流電，經過電阻器R1、R2分壓，并通過電容器C1濾波，輸出約13V的直流電，作為IC工作電源。在照明燈EL亮時，4011穩態工作總電流不到20μA，燈熄滅時401l電流（用50μA量程）幾乎無法測出，足見CMOS集成電路的低功耗。

此外，在照明燈EL點亮時，R2分壓降至2V，4011仍能工作，這就是選用CMOS數字集成電路的原因。

當用手觸摸金屬片A端時，通過降壓電阻器R3、R4將感應交流電信號加在IC—1輸入端，在交流電正半周時，IC-1的l、2腳為高電平，其輸出端下跌為低電平，與之相連IC-2輸出端4腳上升為高電平，通過開關二極管VD5向定時電容器C2充電，使得IC-3輸入端上升到高電平，其輸出端10腳為低電平，IC-4輸出端11腳為高電平，通過電阻器R7加在單向晶閘管控制電極G上，觸發VS1導通，負載照明燈EL點亮。

當C2充電電荷通過定時電阻器R6逐漸放電，使電壓下降到低于CMOS門開啟電壓時，IC-3輸出端上升為高電平，IC-4輸出端為低電平，單向晶閘管阻斷，EL熄滅。當R6為1MΩ、C2為10μF時，觸摸開關控制延時約17s，C2換成22μF時，延時增加一倍，C2為47μF延時已綽綽有余。

在觸摸開關電路中，R5為下拉電阻器，盡管其電阻值為1MΩ，但與非門IC-1輸入端為低電平，說明CMOS數字集成電路輸入阻抗非常高。四2輸入端與非門4011剩余的輸入端不能懸空，采用并接方式，當作非門使用。IC也可選用四2輸入端或非門4001。
