電機（英文：Electric machinery，俗稱“馬達”）是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置。電機在電路中是用字母M（舊標準用D）表示，它的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源，發電機在電路中用字母G表示，它的主要作用是利用機械能轉化為電能。
1、用萬用表測量電機三相繞組的直流電阻，三次測量的結果越接近越好，在2%以內繞組電阻合格，相差10%以上時，電阻小的一相可能發生了匝間短路。
2、用500v絕緣搖表測量三相繞組相間絕緣電阻和對地（對機殼）絕緣電阻，長期存放的電機各項絕緣電阻要0.5兆歐以上為好電機，可以使用。0.1兆歐以上不足0.5兆歐說明電機已經受潮，要烘干處理后才可以使用。絕緣電阻很低的說明絕緣已經損壞。
3、轉動電機轉子，應該輕松自如，并且沒有雜音和摩擦聲，說明軸承和氣隙正常。
1、搖表搖，500V的搖表即可，搖三個接線柱上的線對電機外殼的絕緣阻值，應該在0.5M歐以上就說明沒有對地短路。
2、萬用表測：測A/B/C三相間的阻值，是否相等，應該是差不多，差的太多也能轉，但是用不長了，記住電機越大，阻值越小！但是不能三相都為0歐，除非你是特別大，如50KW以上的電機！記住如果是調速電機的6個端子阻值可不一樣。
3、檢查軸承、風扇，一般纏電機就讓全換了！因為有時候軸承抱死也會燒電機的。
4、電機的空載電流一般為額定電流的10％～50％，有時電機空轉電流還為零。
5、電機額定電流運行時，是滿負荷運行，輸出功率基本為100％。運行電流小，說明電機輸出功率變小，是輕負載運行。
6、沒有三相電，找一個洗衣機的啟動電容，接220V也可轉！
把數字萬用表檔位放在200Ω檔上，兩兩測量電動機上的三相電源線，如果三次測量的電阻值相等或非常接近，說明三相繞組導通良好。

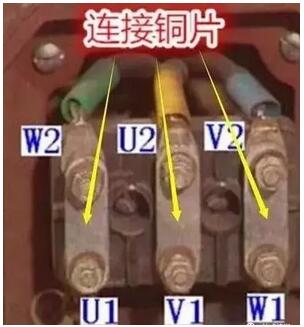

再把電動機的接線盒打開，把接線端上的連接銅片去掉，也就是斷開U、V、W三個繞組的連接，把萬用表檔位放在電阻檔的最大檔位，還是用萬用表表筆兩兩測量U、V、W三個繞組相互間的任意一端，若阻值都顯示無窮大，說明電動機相間絕緣正常。
最后用萬用表最大電阻檔，測量U、V、W任意一端和外殼的阻值，若阻值都是無窮大，說明電動機絕緣沒問題，可以通電試驗起動。

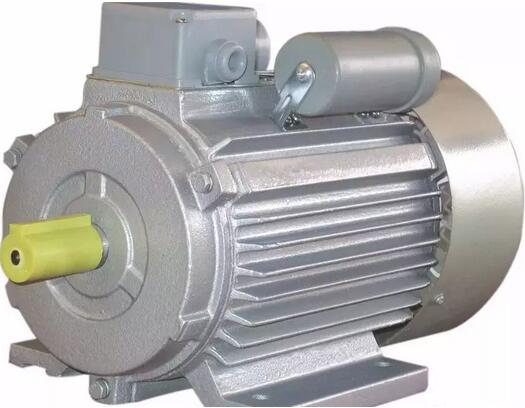

測量單相電動機的時候可以把數字萬用表的檔位放到2K檔，先測量主繞組的阻值，一般在幾十到幾百Ω，根據電動機功率的不同而有差異。
副繞組的阻值比主繞組的阻值略大點或一樣。如果主副繞組的阻值正常，再測量一下主副繞組之間的絕緣，把萬用表檔位放在最大的電阻檔位上，在主副繞組斷開的情況下，用一只表筆接在主繞組的任意一個接線端上，另一表筆接地副繞組的任意一端上，絕緣電阻無窮大為正常，最后也是測量兩個繞組和外殼的絕緣電阻，一只表筆接繞組，一只表筆接在電動機外殼上能導通的地方，顯示無窮大為正常。
有萬用表就可以啦，用萬用表的電阻檔（X10）分別測量電動機的三根線頭，應該是互通的，只是阻值不一樣，紅（接火線）與黑（接零線）+藍（接電容）與黑（接零線）=紅與藍藍黑的電阻大于紅黑的電阻，一般有可能是紅與藍是通的（有電阻），而黑色與紅、藍都不通的話，那就是電動機內部的過熱保護燒掉了，有代換的就換掉，沒有就不要了，直接跳過就可以了。
1）測角接時的三相電阻值（測U1、V1、W1），應三相阻值相同。
2）測雙星時的三相電阻值（測U2、V2、W2，U1、V1、W1短接），應三相阻值相同。
3）電機繞組的對地絕緣電阻應大于5兆歐。
1、對地阻值（用歐姆檔的高檔位）：電動機繞組（三相）與外殼之間的絕緣電阻，一般要求達到2M以上，在潮濕，酸堿等環境下使用的可以酌情降低要求，一般不得低于0.5M。
2、相間阻值（用歐姆檔的高檔位）：不同相繞組間的絕緣電阻，一般要求達到2M以上，在潮濕，酸堿等環境下使用的可以酌情降低要求，一般不得低于0.5M。
3、三相阻值（用歐姆檔的低檔位）：三相繞組的本身阻值，要求三相繞組的阻值大致平衡（用數字表測量方可得到準確數據，電動機容量不同要求不同，一般要求不超過2%）。
