多個mos管并聯驅動

并聯

并聯是元件之間的一種連接方式，其特點是將2個同類或不同類的元件、器件等首首相接，同時尾尾亦相連的一種連接方式。通常是用來指電路中電子元件的連接方式，即并聯電路。

并聯特點

并聯是將二個或二個以上二端電路元件中每個元件的二個端子，分別

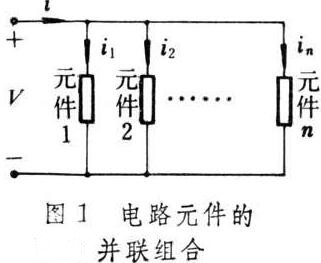

接到一對公共節點上的連接方式如圖1所示，圖示為n個二端元件的并聯。它們都接到一對公共節點之上，這對節點再分別與電路的其他部分連接。

并聯電路的特點主要有：

所有并聯元件的端電壓是同一個電壓，即圖示電路中的V。

并聯電路的總電流是所有元件的電流之和。圖示電路中，i是總電流，i1、i2、i3分別是元件1、2、3的電流，i=i1+i2+i3。

實例：民用照明燈泡都是并聯接到220V額定電壓的電源上，因此每只燈泡所承受的電壓均為220V，而外電路的總電流則是流過所有燈泡的電流之和。

多個mos管并聯驅動應用分析

1.MOS管并聯的可行性分析

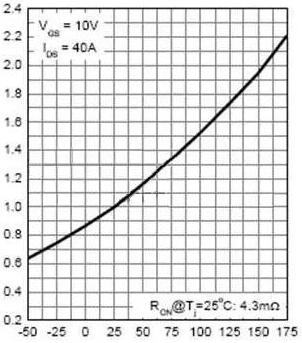

由下面的某顆MOS管的溫度曲線可以看出MOS管的內阻的溫度特性是隨溫度的升高內阻也增大，如果在并聯過程中由于某種原因（比如RDSON比較低，電流路徑比較短等）導致某顆MOS管的電流比較大，這顆MOS管會發熱比較嚴重，內阻會升高比較多，電流就會降下來，由此可以分析出MOS管有自動均流的特性而易于并聯。

2.MOS管的并聯電路

理論上MOS管可以由N顆并聯，實際上MOS管并聯多了容易引起走線很長，分布電感電容加大，對于高頻電路工作產生不利的影響。下面以4顆為例說明MOS管的應用。并聯的一般電路圖如下

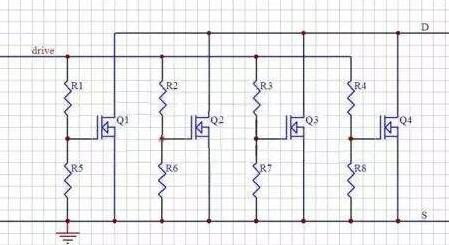

上圖中，R1-4為柵極驅動電阻，每個MOS管都由獨立的柵極驅動電阻隔離驅動，主要是可以防止各個MOS管的寄生振蕩，起到阻尼的作用。R1-4的取值怎么取呢？如果取值過小，可能就起不到防止各個MOS管的寄生振蕩的作用，如果取值大了，開關速度會變慢，由于每個MOS管的結電容會有細微的不同，結果取值過大還會導致各個MOS管的導通速度相差比較大，所以R1-4在能夠防止各個MOS管的寄生振蕩的情況下盡量小到可以滿足開關速度。

關于R5-R8的柵極下拉電阻，主要作用是在驅動IC損壞開路的情況下可以防止MOS管的誤導通。在某些特殊的應用場合下，比如對待機電流有限制的電池保護板，這個電阻往往取值很大甚至沒有，這樣柵極的阻抗會比較高，極易感應比較高的靜電損壞MOS管的柵極。這種應用最好在柵源極之間并聯一個15V左右的穩壓管。

3.MOS管的并聯對布線的要求

大家知道，多個MOS管并聯，漏極和源極的走線都需要通過多個MOS管的總電流，理論上計算，如果要達到單個MOS管的電流不偏移平均電流的10%，那么總線上的總阻抗一定要控制在所有MOS管并聯后的內阻的10%以內。比如過50A的電流，由我們的RU75N08R  4顆并聯, RU75N08典型是8mΩ,并聯后就是2 mΩ，那么漏極或源極的走線電阻需要控制在2 mΩ*10%=0.2 mΩ以內才能保證10%的均流誤差。如果PCB銅箔厚度和寬度有限，我們可以加焊銅線或通過散熱片達到這個低的走線內阻。

并聯和串聯的區別

最直觀的區別是這兩種連接方式的電池所表現的不同特點，四節電池串聯起來有6V，而并聯則仍然只有1.5V。

1.串聯電路：把元件逐個順次連接起來組成的電路。如圖，特點是：流過一個元件的電流同時也流過另一個。例如：節日里的小彩燈。 在串聯電路中，閉合開關，兩只燈泡同時發光，斷開開關兩只燈泡都熄滅，說明串聯電路中的開關可以控制所有的用電器。

2.并聯電路：把元件并列地連接起來組成的電路，如圖，特點是：干路的電流在分支處分兩部分，分別流過兩個支路中的各個元件。例如：家庭中各種用電器的連接。 在并聯電路中，干路上的開關閉合，各支路上的開關閉合，燈泡才會發光，干路上的開關斷開，各支路上的開關都閉合，燈泡不會發光，說明干路上的開關可以控制整個電路，支路上的開關只能控制本支路。

3.串聯電路和并聯電路的特點： 在串聯電路中，由于電流的路徑只有一條，所以，從電源正極流出的電流將依次逐個流過各個用電器，最后回到電源負極。因此在串聯電路中，如果有一個用電器損壞或某一處斷開，整個電路將變成斷路，電路就會無電流，所有用電器都將停止工作，所以在串聯電路中，各幾個用電器互相牽連，要么全工作，要么全部停止工作。 在并聯電路中，從電源正極流出的電流在分支處要分為兩路，每一路都有電流流過，因此即使某一支路斷開，但另一支路仍會與干路構成通路。由此可見，在并聯電路中，各個支路之間互不牽連。

串聯分壓，并聯分流。

原理：在串聯電路中，各電阻上的電流相等，各電阻兩端的電壓之和等于電路總電壓。可知每個電阻上的電壓小于電路總電壓，故串聯電阻分壓。

在并聯電路中，各電阻兩端的電壓相等，各電阻上的電流之和等于總電流（干路電流）。可知每個電阻上的電流小于總電流（干路電流），故并聯電阻分流。 電阻的串并聯就好像水流，串聯只有一條道路，電阻越大，流的越慢，并聯的支路越多，電流越大。

如何判斷是否并聯

怎樣判斷電路中用電器之間是串聯還是并聯？

串聯和并聯是電路連接兩種最基本的形式，它們之間有一定的區別。要判斷電路中各元件之間是串聯還是并聯，就必須抓住它們的基本特征，具體方法是：

（1）用電器連接法：分析電路中用電器的連接方法，逐個順次連接的是串聯；并列在電路兩點之間的是并聯。

（2）電流流向法：當電流從電源正極流出，依次流過每個元件的則是串聯；當在某處分開流過兩個支路，最后又合到一起，則表明該電路為并聯。

（3）去除元件法：任意拿掉一個用電器，看其他用電器是否正常工作，如果所有用電器都被拿掉過，而且其他用電器都可以繼續工作，那么這幾個用電器的連接關系是并聯；否則為串聯。

（4）用筆畫線代替導線，能用一根導線將所有用電器連起來即為串聯，不能則為并聯。
