電源抑制比,運放電源抑制比定義公式詳解-KIA MOS管
信息來源：本站 日期：2025-11-11
電源抑制比(PSRR,Power Supply Rejection Ratio)，它描述了電路抑制任何電源變化傳遞到其輸出信號的能力，通常以dB為單位進行測量，用來描述輸出信號受電源影響。它最常與運算放大器(op amps)、DC-DC轉換器、線性穩壓器和低壓差穩壓器 (LDO) 的使用相關。
對于運算放大器，電源抑制比描述了放大器在其直流電源電壓變化時保持其輸出電壓的能力。與此同時，電源抑制比量化了在電源轉換應用中阻止來自輸入源的紋波電壓的能力。
理想運算放大器的PSRR為零。但是，實際運算放大器的PSRR與頻率有關。信號頻率越高，PSRR越低。PSRR通常根據輸入來衡量，但沒有行業標準。
例如，當根據輸入指定時，PSRR=10log (ΔVsupply2Av2 )/ΔVout2 )，其中 Av=電壓增益。PSRR越大，輸出信號受到電源的影響也就越小，所以同樣情況下希望運放的PSRR越大越好。
在低噪聲和精密應用中，PSRR是非常重要的，因為運算放大器的輸出是電源以及輸入值的函數，如果放大級對通過電源輸入的信號過于敏感，則可能會發生不需要的振蕩。此外，較差的PSRR會導致效率降低。所以，良好的PSRR在需要最低功耗的精密汽車、工業和醫療設計中非常重要。

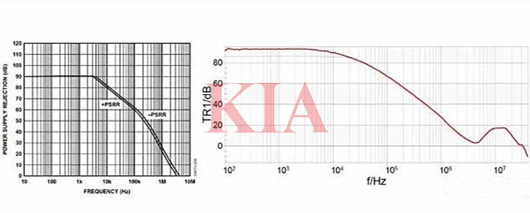

PSRR在設計中至關重要，因此設計人員應該獨立于數據表測量其值。制造商給出的數據確實很好看，但不同的設計需求對PSRR的要求也是不盡相同。尤其是在較高頻率下(如下圖)，測量PSRR通常在+Vcc和-Vee上使用平衡信號，以防止共模效應影響PSRR測量。
但是，實際電路設計中可能并不總是存在平衡信號，所以這會影響PSRR。此外，PSRR與信號幅度有關。在許多應用電路中，電源線上的紋波和噪聲將遠低于用于開發數據表中使用的測試數據的紋波和噪聲。在實際電路實現中，電路增益和PCB寄生參數也會影響PSRR。
