PFC功率因素校正分為無源和有源，無源PFC（也稱被動式PFC），有源PFC（也稱主動式PFC)。
無源PFC一般采用電感補償方法使交流輸入的基支電流與電壓之間相位差減小來提高功率因數，但無源PFC的功率因數不是很高，只能達到0.7~0.8；有源PFC由電感電容及電子元器組成，體積小，可以達到很高的功率因數，但成本要高出無源PFC一些。
被動式PFC電路

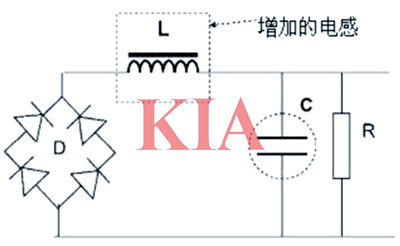

被動式PFC有兩種類型：電感補償式，在整流橋堆和濾波電容之間加入一個電感（適當選取電感量），其工作原理是利用電感減小交流輸入的基波電流與電壓的相位差，從而提高功率因數；
填谷電路式，其工作原理是利用整流橋后面的填谷電路來增大整流管的導通角，通過填平谷點，使輸入電流從尖峰脈沖變?yōu)榻咏谡也ǖ牟ㄐ?，該電路與電感補償式相比，具有電路簡單的優點，功率因數補償效果好。
無源pfc電路圖
無源PFC，即不含晶體管等有源器件的校正電路，主要由二極管、電阻、電容和電感等無源器件構成。

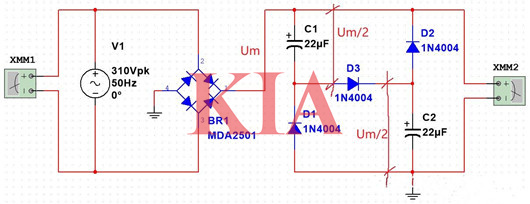

填谷式無源PFC電路
填谷式電路或填谷電路，是一種低成本的被動式(無源)功率因數修正電路。
市電經一個基本橋式全波整流器以后轉換為脈動的直流電，此時電容器C1和C2是相當于串聯的，單個電容器承受的電壓為整流后電壓峰值的一半，在C1正接線端和C2負接線端之間加上電壓，電容器的充電電流流經串聯在C1和C2之間的二極管D3，直到C1和C2充滿電以后，其中二極管D1和D2此時起隔離作用。
當電壓從脈動直流電壓的谷值往峰值上升時，電容器充電。而當電壓從脈動直流電壓的峰值往谷值下降時，輸出電壓Uout將會隨之下降，而此時電容器C1、C2開始分別通過各自的二極管D1、D2放電，回填輸出電壓Uout使其保持在脈動直流電壓峰值(亦即C1和C2的串聯時充滿電的電壓值)，此時二極管D3就起到了隔離作用。
電容器C1和C2是以串聯的方式充電，以并聯的方式放電，C1和C2的電容量相等。忽略二極管的影響，脈動直流輸出電壓在Um/2～Um之間。
這種濾波電容的充放電方式使得整流橋二極管的導通角增大，而使得原為脈沖尖峰波形的電流可以變?yōu)榻咏谡也ǖ碾娏鞑ㄐ危瑥亩_到修正功率因數之目的。但是由于兩個電容并聯放電，放電電壓僅為峰值電壓的一半，整個PFC輸出電壓較低。另外其輸出電壓脈動成分較高，紋波大，僅適用于小功率LED照明電源。有些電路D1還會串聯一個電阻，用以防止浪涌電流及電磁干擾(EMI)。
