主動pfc和被動pfc的區別詳解-KIA MOS管
信息來源：本站 日期：2025-07-31
PFC電路是電源上經常使用的一種電路，PFC電路位于整流橋之后，濾波電容之前，用于改善電路的功率因數和EMI指標。
目前的PFC有兩種，一種為被動式PFC(也稱無源PFC)和主動式PFC(也稱有源式PFC)。
主動式PFC由電感電容及電子元器件組成，體積小、通過專用IC去調整電流的波形，對電流電壓間的相位差進行補償。主動式PFC可以達到較高的功率因數──通?？蛇_98%以上，但成本也相對較高。此外，主動式PFC還可用作輔助電源，因此在使用主動式PFC電路中，往往不需要待機變壓器，而且主動式PFC輸出直流電壓的紋波很小，這種電源不必采用很大容量的濾波電容。
被動式PFC一般分“電感補償式”和“填谷電路式”“電感補償方法”是使交流輸入的基波電流與電壓之間相位差減小來提高功率因數，被動式PFC包括靜音式被動PFC和非靜音式被動PFC。被動式PFC的功率因數只能達到0.7～0.8，它一般在高壓濾波電容附近。

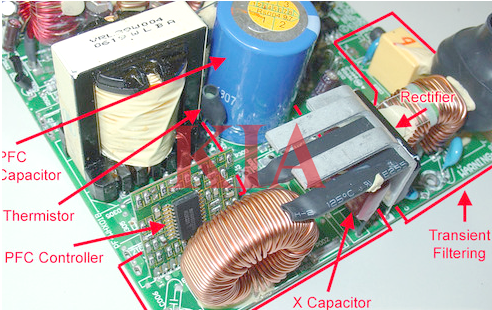

主動式PFC
由電感線圈、控制IC、開關管等元件組成升壓電路，通過實時調整電流波形實現相位補償。
典型功率因數：298%。
輸入電壓適應范圍廣（90-264V）。
被動式PFC
核心為硅鋼片繞制的大體積電感，通過物理補償減少相位差。
典型功率因數：0.7-0.8。
需要特定輸入電壓設計（如110V需外接倍壓器）。
轉換效率：主動式PFC電能損耗減少約30%，紋波電流更小。
重量與體積：被動式PFC因大電感增重30%-50%，主動式更緊湊。
成本差異：主動式方案成本比被動式高40%-60%。
主動式PFC通過電子電路實現高功率因數（98%以上），適合中高端電源；被動式PFC采用電感補償，功率因數較低（0.7-0.8），多用于低功率電源。
