運放電路:反相放大器電路圖分享-KIA MOS管
信息來源：本站 日期：2025-07-22
運算放大器有同相輸入端和反相輸入端，輸入端的極性和輸出端是同一極性的是同相放大器，輸入端的極性和輸出端相反極性的為反相放大器。反相放大器電路具有放大輸入信號并反相輸出的功能。
電路原理：

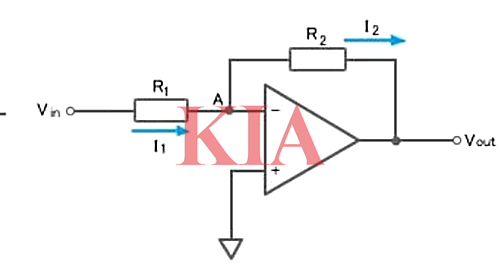

如圖，反相放大器電路具有放大輸入信號并反相輸出的功能。“反相”的意思是正、負號顛倒。這個放大器應用了負反饋技術。所謂負反饋，即將輸出信號的一部分返回到輸入，在電路中，像把輸出Vout經由R2連接（返回）到反相輸入端（-)的連接方法就是負反饋。
運算放大器具有以下特點，當輸出端不加電源電壓時，正相輸入端（+）和反相輸入端（-)被認為施加了相同的電壓，也就是說可以認為是虛短路。所以，當正相輸入端(+)為0V時，A點的電壓也為0V。
運算放大器的輸入阻抗極高，反相輸入端（-）中基本上沒有電流。因此，當Ie經由A點流向R2時，I1和I2電流基本相等。由以上條件，對R2使用歐姆定律，則得出Vout=-I1xR2。I1為負是因為I2從電壓為0V的點A流出。換一個角度來看，當反相輸入端（-）的輸入電壓上升時，輸出會被反相，向負方向大幅度放大。由于這個負方向的輸出電壓經由R2與反相輸入端相連，因此，會使反相輸入端（-)的電壓上升受阻。反相輸入端和正相輸入端電壓都變為0V，輸出電壓穩定。
通過這個放大器電路中輸入與輸出的關系來計算一下增益。增益是Vout和Vin的比，即Vout/Vin=(-I1xR2)/(I1xR1)=-R2/R1。所得增益為-，表示波形反相。

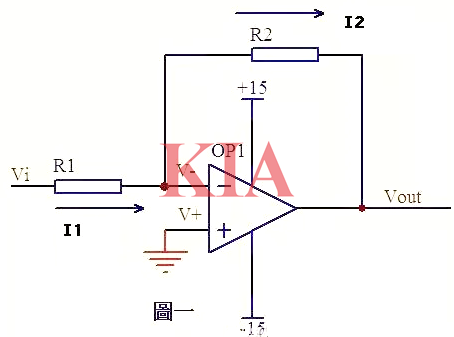

運放的同向端接地=0V，反向端和同向端虛短，所以也是0V，反向輸入端輸入電阻很高，虛斷，幾乎沒有電流注入和流出，那么R1和R2相當于是串聯的，流過一個串聯電路中的每一只組件的電流是相同的，即流過R1的電流和流過R2的電流是相同的。
流過R1的電流：
I1=(Vi-V)-/R1......a
流過R2的電流：
I2=(V--Vout)/R2.....b
V-=V+=0......C
I1=I2.....d
輸入與輸出關系：
