tip42c參數與管腳圖,tip42c參數及代換-KIA MOS管

信息來源:本站 日期:2025-06-30

分享到:

tip42c參數與管腳圖,tip42c參數及代換-KIA MOS管


tip42c介紹

TIP42C是PNP功率晶體管,采用TO-220塑料封裝,材料是SI-NPN,該器件適用于音頻,功率線性和開關應用。與TIP42C互補的PNP類型為TIP41C中功率三極管,其廣泛用于信號放大及音頻功放用晶體管。

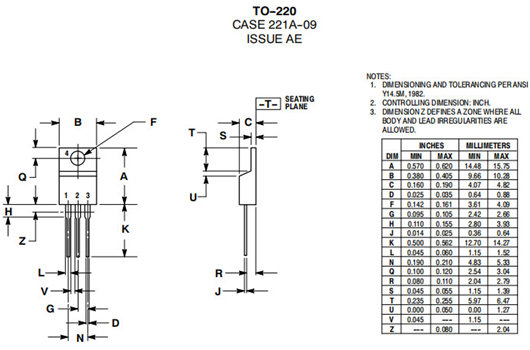

tip42c參數管腳圖

tip42c參數,管腳圖,代換

tip42c參數,管腳圖,代換

電壓特性

集電極-發射極電壓(V<sub>CEO</sub>):100V

集電極-基極電壓(V<sub>CBO</sub>):100V

發射極-基極電壓(V<sub>EBO</sub>):5V

飽和壓降(V<sub>CE(sat)</sub>):1.5V(@6A)


電流特性

最大集電極電流(I<sub>C</sub>):6A

直流電流增益(h<sub>FE</sub>):15-75

功率與頻率。·功率耗散(P<sub>d</sub>):65W(TO-220封裝)

增益帶寬積(f<sub>T</sub>):3MHz


物理與封裝特性

封裝類型:TO-220-3(通孔安裝)

工作溫度范圍:-55℃至+150℃

熱阻(結至外殼):1.92℃/W


tip42c代換

直接代換型號:BD244、BD596、BD606、3CD10D(國產)

互補配對管:TIP41C(NPN型)

高性能替代方案:MJE15031(需注意引腳兼容性)

其他代換型號:D880,D633,C2073,2N3733,C2335,BD712,BD912,BDT42C,BDT42CF,MJE5170,MJE5171,MJE5172,TIP42CF或TIP42CG。


注意事項

代換時需確保關鍵參數(Vceo、Ic、hFE)匹配,且封裝兼容。

若需更高功率,可選用A1941/C5198對管,但需重新評估電路穩定性。

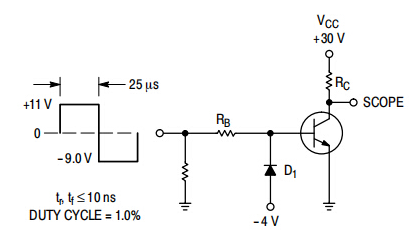

tip42c電路圖

tip42c參數,管腳圖,代換
