無線電發射與接收原理

無線電通信是利用電磁波進行信息傳輸的一種技術。無線電通常使用調頻或調幅技術將信息轉化為電信號,然后通過天線傳輸。

1.調制：發射端先將要傳輸的信號進行調制，將其轉換為適合在空間中傳播的電磁波信號。

常用的調制方式有模擬調制和數字調制兩種。模擬調制將模擬信號通過調幅、調頻或調相等方式編碼到載波信號中，而數字調制則是將數字信號轉化為離散的二進制碼，通過改變載波的部分特性來傳輸信息。

2.放大：調制后的信號被放大器放大，以增加信號強度，使其能夠在空間中傳播。

3.發射：信號經過放大后，通過天線傳輸到空中。天線作為信號的發射器，將電磁波信號轉換為空間中的電磁場，并將其輻射出去。

4.接收：接收端的天線接收到發射端發送的電磁波信號，并將其轉換為電信號。

5.解調：接收端將接收到的信號進行解調，恢復成原始的模擬信號或數字信號。解調的方式與調制相對應，通過提取信號中的調制信息進行還原。

無線電發射與接收電路圖

無線電遙控發射頭是一種微型發射機，其發射頻率為315MHz，12V電源供電時，遙控距離為100M，工作電流僅為4mA。無線電接收頭是一個象電視機高頻頭一樣的接收、解調器，其典型工作電壓為6V，守候工作電流為2mA，接收頻率為315MHz。利用它們可以很方便地制作出各種無線電遙控裝置，具有微型化，傳輸距離遠、耗電省、抗干擾能力強等優點。能夠方便地取代紅外線、超聲波發射及接收頭。

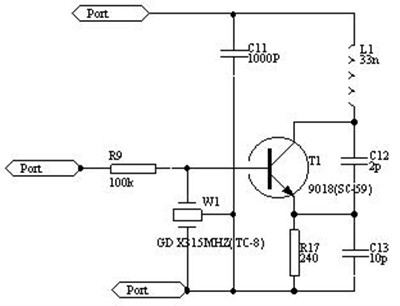

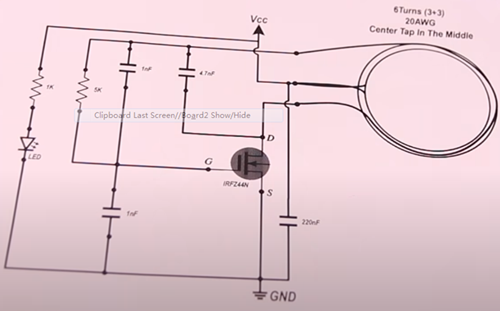

無線電射頭電路原理如圖所示。

無線電發射,接收

電路四發射管V1及外圍元件C1、C2、L1、L2等構成頻率為315MHz超高頻發射電路，通過環形天線L2向空中發射。天線L2采用鍍銀線或直徑為1.5mm的漆包線，天線尺寸為24mm(長)X9mm(高)。三極管V1選用高頻發射管BE414或2SC3355。

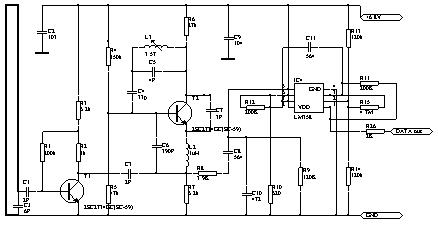

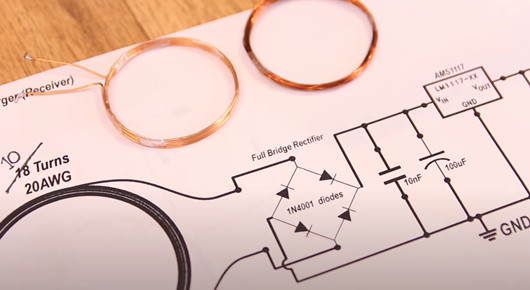

無線電遙控接收頭T631電路原理如圖所示。

無線電發射,接收

接收電路主要由V1、IC等組成，V1與C7、C9、L2等元件組成超高頻接收電路，微調C9改變其接收頻率，使之嚴格對準265MHz發射頻率。當天線L2收到調制波時，經V1調諧放大出低頻成分，再經V2前置放大后送入IC LM358，進一步放大整形后由LM358第7腳輸出，該印刷電路板實際尺寸為31mmX23CC，天線尺寸為27mm(長)X9mm(高)。OUT為信號輸出端，三極管V1選用BE415或2SC3355。電容C9可選用小型可調電容。IC選用LM358。

在發射及接收電路中為減小體積，所有電阻均選用1/8W或1/16W的金屬膜電阻;電解電容亦用超小型電容，其它電容全部采用高頻陶瓷電容。在焊接時元件引腳盡量剪短，使其緊貼電路板，電路板材料應選用高頻電路板。
