移動電源電路,原理圖詳解-KIA MOS管

移動電源

移動電源的工作原理是將電能存儲在內置電池中，然后通過適當的電壓和電流輸出，為電子設備提供所需的電能。

常見的移動電源內部有充電管理系統，該系統能夠根據電池的電壓自動調節充電電流，包括預充、恒壓充電和浮充等過程。組成部分包括外殼、電路板和電芯。電路板的功能是調整輸入和輸出的電流，防止設備損壞，而電芯則負責存儲電能。

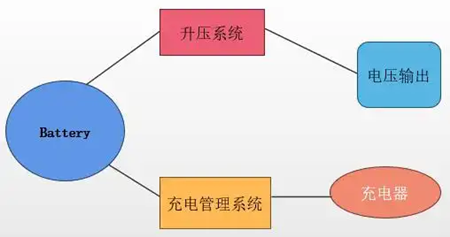

充電放電過程如圖所示，在經過充電器將220V電壓轉換為直流電，充電儲能在電池里面，再給設備充電，經過升壓系統，輸出設備所需電壓進行充電。

移動電源電路,原理

主要電路結構：

1、輸入充電控制電路，這個電路管理外部電源的輸入，確保充電過程的安全和穩定。

2、輸出DC/DC轉換電路將電芯的電壓轉換為適合各種數碼設備的電壓。

3、充電指示電路，它主要負責充電寶的充電狀態現實。

4、電池電量檢測顯示電路，這個顯示充電寶的剩余電量。

5、充電指示電路，顯示充電的狀態。

6、電池保護和智能管理電路，包括過充保護、過放保護、過溫保護等。

7、升壓系統，有的采用DC-DC的升壓方式，將電芯的電壓升高到適合設備充電的電壓。

8、充電管理系統，智能IC監控整個充電過程，確保充電過程的安全和高效。

9、鋰芯容量指示電路，顯示剩余電量。

10、電芯保護電路，包括過充保護、過放保護、過溫保護等。

移動電源電路圖

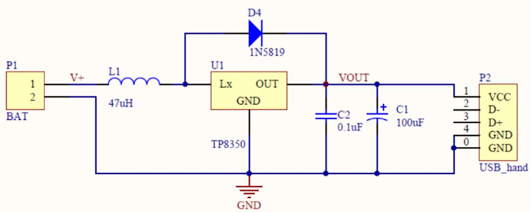

如圖是一個升壓電路，P1可接入一節1.5V（或多節并聯）干電池，通過TP8350升壓為5V的標準USB供電電壓，用于手機、MP3、MP4等數碼產品供電或充電。

移動電源電路,原理

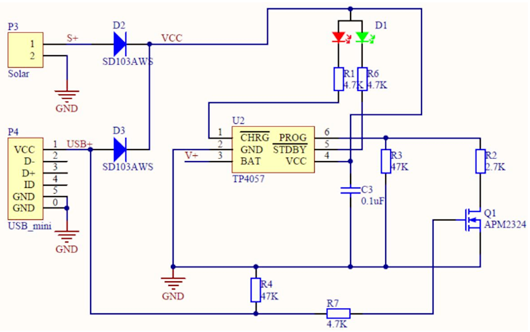

下圖是一個采用TP4057控制的鋰電池充電電路，P3可接入太陽能電池板，看電路參數應該為接入標稱為6V的太陽能電池板，P4是標準的USB供電口，可接入數碼備用電源。二極管D2、D3為防反灌二級管D1為雙色發光二極管，顯示充電狀態。TP4057的第三腳接鋰電池（4.2V）的正極，2腳接鋰電池負極。

移動電源電路,原理
