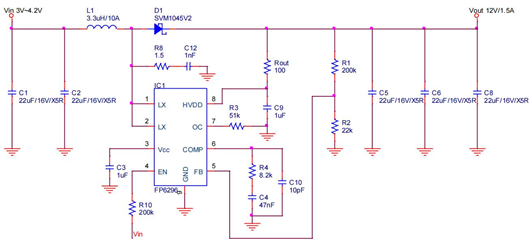

應用元件：
C1,C2,C5,C6,C8：輸入與輸出穩壓濾波電容。
C9:HVDD濾波電容。
C3：HVDD經過內部穩壓管到Vcc產生5V，此電壓會提供內部電路與驅動MOS，需要加穩壓電容。
C4,C10,R4：系統補償回路元件，關系到LX方波穩定度與瞬時響應速度。
R1,R2：FB分壓電阻，決定輸出電壓。
R3：改變阻值，調整過電流保護點。
R10：EN到輸入上拉電阻，控制EN下拉地，關閉IC。
Rout:HVDD限流電阻1000,避免輸出電壓過高，擊傷IC。
C12,R8：突波吸收元件，降低LX開關切換突波，一定要接。
L1：電感具有儲能與濾波功用，感值越大電感漣波越小，相對感值越小漣波越大。選用電感 注意電感是否適合高頻操作，及電感額定飽和電流值。
D1：當LX截止時，D1蕭特基管導通，提供電感放電回路。
基于TL494的反相Buck-Boost轉換器的完整電路圖如下所示。
電路分為三部分，第一部分是TL494 PWM控制器。TL494 PWM控制器驅動MOSFET。該IC配置為以100KHz開關頻率切換，適用于這種類型的應用。

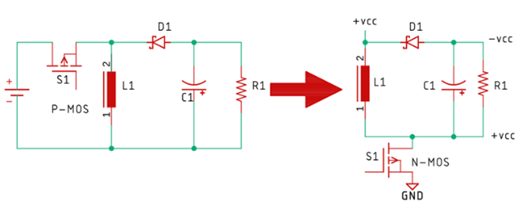

上面左側的原理圖中所示，反相降壓升壓轉換器使用p溝道MOSFET作為開關，但p溝道MOSFET的一大缺點是其內阻。如果考慮一個通用的IRF9540 p溝道MOSFET，內阻是0.22R或220ms，但如果考慮它的互補n溝道的IRF540，內阻是0.077R或77ms，比p溝道小3倍。這樣做是為了使用n溝道MOSFET來驅動電路，左邊的上述簡化電路正好顯示了這一點。它使用n溝道MOSFET而不是p溝道。
電路的最后一部分是差分放大器。差分放大器接收兩個電壓值，找出這兩個值之間的差值，并將其放大。由此產生的電壓可以從輸出引腳獲得。
最后，電阻R19和R20形成一個分壓器，將電壓反饋到TL494 IC的引腳1，該引腳1根據負載情況調節PWM脈沖。
