低通濾波電路

低通濾波電路可使低頻信號較少損失地傳輸?shù)捷敵龆耍垢哳l信號得到有效抑制。低通濾波(Low-pass filter) 是一種過濾方式，規則為低頻信號能正常通過，而超過設定臨界值的高頻信號則被阻隔、減弱。

低通濾波電路由一個電容C和一個電阻R構成，通過調整電容和電阻的數值可以實現不同的截止頻率。

在傳輸信號時，可能會出現噪聲干擾或者是輸入信號中存在一些我們不需要的頻率分量，這時候低通濾波電路就可以起到很好的去除這些噪聲或者雜波的作用；常用于音頻放大器、音響設備、通信系統等領域。

在RC低通濾波電路中，輸入信號和噪聲首先通過串聯在電路中的電阻，然后再經過對地電容。

截止頻率是RC濾波器的一個重要參數。當輸入端信號和噪聲的頻率達到某個值時，輸出端的信號或噪聲電壓會降至輸入電壓的70%。

增大RC低通濾波器的電阻或電容值，可以降低截止頻率，從而過濾掉更低頻率的噪聲。相反，減小電阻或電容值，可以提高截止頻率，允許更多低頻噪聲通過。

截止頻率的計算公式為f=1/2πRC。電阻R越大，截止頻率越低；電容越大，截止頻率也越低。

RC濾波器適用于小電流電源濾波，電流一般不超過十幾毫安。如果濾波電源電路上的電流過大，會導致壓降嚴重，從而無法滿足負載芯片的最低電壓要求。

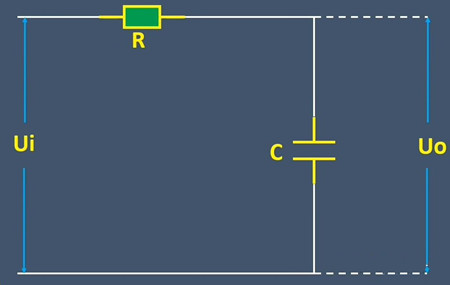

rc低通濾波電路圖

rc低通濾波電路

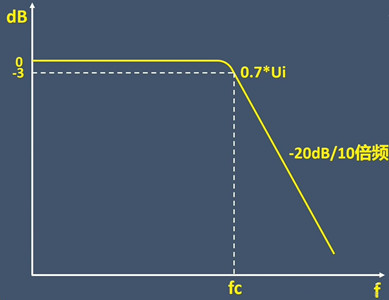

截止頻率：信號衰減為原來0.7倍的信號頻率，也即是衰減3db的信號頻率，f=1/（2ΠRC）。小于截止頻率時，信號基本不會衰減（衰減很小），大于截止頻率時，信號每增長10倍，衰減也增長10倍，也即是-20db/十倍頻。

rc低通濾波電路
