zvs電路圖工作原理

ZVS電路(Zero Voltage Switching,零電壓開關）是通過控制開關管的導通和關斷時機，實現電源的高效轉換。在開關管切換狀態時，其兩端的電壓接近于零，從而減少功率損耗。

零電壓開關（Zero Voltage Switch）振蕩電路是功率開關管在導通和關斷（模式切換時）兩端電壓為0（實際上應該是非常接近于0）的電路，這種特性使得電路功率損耗變小，所以被廣泛應用到大功率加熱、高壓電路中。

ZVS電路主要由功率開關管、諧振電感、諧振電容、二極管等組成。

工作原理

1.啟動過程：電源通過電阻使兩個開關管Q1和Q2導通，電流通過電感L1逐漸增加。由于兩個開關管的特性差異，導致流過它們的電流不同。假設Q1的電流大于Q2，通過二極管D1和D2，形成正反饋，使Q1導通，Q2截止，完成啟動過程。

2.穩態過程：在Q1導通時，電感L1的電流對電容C1充電，C1的電壓逐漸升高。當C1的電壓達到一定值時，Q1的柵極電壓被穩壓管鉗位，保持導通狀態。同時，C1通過電感L1放電，當C1的電壓接近零時，Q1關斷，Q2導通。

3.振蕩過程：C1放電完畢時，電感L1對C1充電，C1的電壓反向，兩個開關管交替導通和關斷，形成振蕩。整個過程中，電感L1為LC振蕩器補充電能，保持電流基本不變。

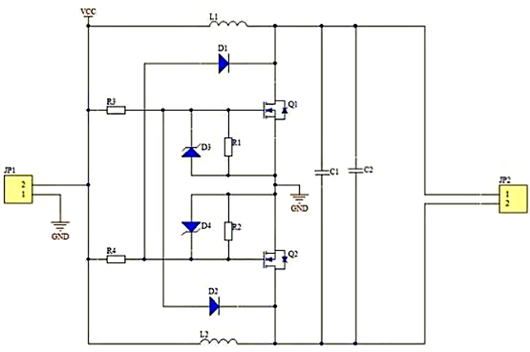

無抽頭ZVS電路原理圖

zvs電路,原理

無抽頭ZVS電路原理圖

zvs電路,原理

上電瞬間，VCC通過限流電阻R3和R4直接加在Q1和Q2的G極上，由于兩個電阻的微小差異和兩個管子結電容的微小差異，導致其中一個管子先導通，假設是Q1先導通，VCC給通過L2給電容C1和C2充電，JP2連接的是升壓變壓器的初級，也有一部分電流流過變壓器的初級，變壓器的初級電感和C1、C2構成并聯諧振回路。變壓器的初級電流按正弦規律上升。此時D1開通將Q2的G極電壓拉低，Q2處于關斷狀態。

變壓器的初級電感和C1、C2構成并聯諧振回路正弦波電流走正半周曲線，隨著時間的后移，當正弦波諧振到負半周的時候。D1關斷。Q2開通，D2開通，Q1關斷，VCC的電流流過電感L1、C1、C2、變壓器的初級通過Q2的D、S構成回路完成正弦波電流的負半周。隨著時間的繼續后移，變壓器的初級電感和C1、C2構成并聯諧振回路正弦波電流會諧振走正半周曲線就有會重復起始運行狀態，從而形成連續的正弦波電流振蕩狀態。在變壓器的次級上就會感應出高壓高頻正弦波電壓。
