功率放大電路原理

功率放大電路的主要功能是放大信號的功率，以滿足直接驅動負載的需求，如驅動揚聲器發聲、驅動電機等。

功率放大電路的工作原理基于放大器管件（如晶體管、場效應管等）的放大功能，將輸入信號的功率放大到所需的輸出功率。放大器是功率放大電路的核心部件，負責將輸入信號進行放大，而電源則提供所需的電能，保證放大器能夠正常工作。

功率放大電路可以根據工作原理和電路形式分為多種類型。

1.A類功率放大電路：將信號完整地放大，但失真較大，通常用于低功率音頻放大器。

2.B類功率放大電路：只將輸入信號的正半周或負半周放大并輸出，雖然失真較小，但需要使用交叉引腳式負反饋電路以提高線性度。

3.AB類功率放大電路：結合了A類和B類功率放大電路的優點，在保持線性度的同時降低了失真。

4.C類功率放大電路：將輸入信號進行截取，只放大高頻毛刺，常用于無線電頻率調制和解調器。

5.D類功率放大電路：將輸入信號數字化，以PWM(脈寬調制)的方式進行放大，常用于音頻和功率放大器。

6.E類功率放大電路：對高頻信號進行截取和放大，常用于射頻發射器和線性動力放大器。

功率放大電路的四種類型

放大電路的三種工作狀態，以靜態工作點位置劃分，放大電路的工作狀態可分為甲類（A類）、乙類（B類）、丙類（AB）。最后一種也叫丁類（D類），D類功放也稱作數字功放。

A類功率放大電路

A類功率放大電路是一種最基本的放大電路，其工作原理是利用晶體管或電子管的線性放大區進行信號放大。在A類放大電路中，晶體管的導通角為360度，即整個周期內晶體管都處于導通狀態。

工作原理

A類放大電路的工作原理是將輸入信號加到晶體管的基極或柵極上，通過晶體管的非線性特性將信號放大。在放大過程中，晶體管的集電極電流隨輸入信號的變化而變化，從而在集電極和發射極之間產生電壓變化，實現信號放大。

特點

線性度好 ：由于晶體管在整個周期內都處于導通狀態，因此A類放大電路具有很好的線性度，失真較小。

效率低 ：由于晶體管在導通狀態下存在靜態功耗，因此A類放大電路的效率較低，通常在30%左右。

熱效應大 ：由于晶體管長時間處于導通狀態，會產生較大的熱量，需要良好的散熱措施。

B類功率放大電路

B類功率放大電路是一種推挽式放大電路，其工作原理是利用兩個互補晶體管交替工作，分別放大正半周期和負半周期的信號。

工作原理

在B類放大電路中，輸入信號被分為正負兩個半周期，分別加到兩個互補晶體管的基極或柵極上。當輸入信號為正半周期時，NPN晶體管導通，PNP晶體管截止；當輸入信號為負半周期時，PNP晶體管導通，NPN晶體管截止。通過這種方式，兩個晶體管交替工作，實現信號的放大。

特點

效率高 ：由于兩個晶體管交替工作，不存在靜態功耗，因此B類放大電路的效率較高，可達70%左右。

交叉失真 ：由于兩個晶體管交替工作，存在一個短暫的時間段內兩個晶體管都處于截止狀態，導致輸出信號在零點附近產生失真，稱為交叉失真。

AB類功率放大電路

AB類功率放大電路是B類放大電路的改進型，其工作原理是在B類放大電路的基礎上，使兩個互補晶體管在零點附近也有一定的導通，從而減小交叉失真。

工作原理

在AB類放大電路中，通過調整偏置電路，使兩個互補晶體管在零點附近也有一定的導通，這樣在輸入信號的正負兩個半周期中，兩個晶體管都有一定的導通時間，從而減小交叉失真。

特點

效率較高 ：AB類放大電路的效率略低于B類放大電路，但仍然較高，可達60%左右。

交叉失真小 ：由于兩個晶體管在零點附近也有一定的導通，因此AB類放大電路的交叉失真較小。

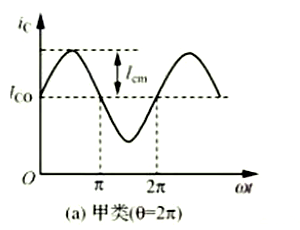

A類功率放大電路工作狀態

它的靜態工作點大致在交流負載線的中點。甲類放大電路的靜態電流較大，在輸入信號整個周期中放大管都有電流通過，射極跟隨器就是甲類放大。甲類放大工作狀態無論有無信號，電源供給的功率是恒定的。有信號也只是一部分功率轉換為輸出功率。信號越大，輸出功率越大，就是效率低。優點，非線性失真小、適用于保真度高的場合。

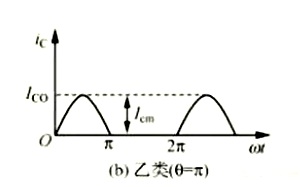

B類功率放大電路工作狀態

由前面A類陳述，A類功放就是效率低。B類為了提高功率放大電路的效率，讓電源供給功率隨著輸出功率大小而自動調整。實現目的就是把靜態工作點選在截止點處，再把靜態工作電流調至零，就是上面看到的B類功放的放大電路工作狀態圖。特點，它的功率放大管只在信號半個周期中有電流流過。缺點，這種電路工作方式會讓電路產生較大失真。解決失真問題，就是在功率放大電路中采用兩個功率管，一個工作在信號放大的正半周期，一個工作在信號放大的負半周期。結合起來就是一個完整的輸出波形，這樣的話即解決電路失真問題，又提高功率放大電路的效率。

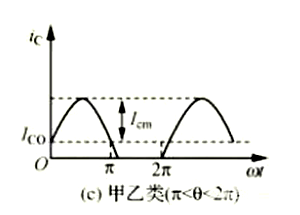

AB類功率放大電路工作狀態

AB類放大電路是在B類放大電路的進一步優化。雖然B類放大電路解決電路失真問題，同時提高功率放大電路的效率，但是存在的問題就是因為三極管輸入特性存在死區。B類放大電路中的功率管在正負半周期交叉的短暫時間中它們兩都工作在死區，那么輸出波形在交流過零時會嚴重失真，也叫交越失真。解決它的交越失真，把靜態工作點不再選截止點處，而是將靜態工作點上移，圖中的IC就大于零。此時，只要放大電路的功率管在工作時稍微加靜態工作電流，那么功率管就脫離死區，因此放大電路中的交越失真得到解決。

D類功率放大電路

D類功放也叫數字功放，是以控制開關單元來驅動揚聲器等負載的放大器，也是一種處于開關工作狀態的放大模式。與AB類功放相比它的體積小，且效率更高，但它的設計考慮角度跟AB類功放是完全不同的。基本構成：調制器、D類功放、大功率PWM組成。
