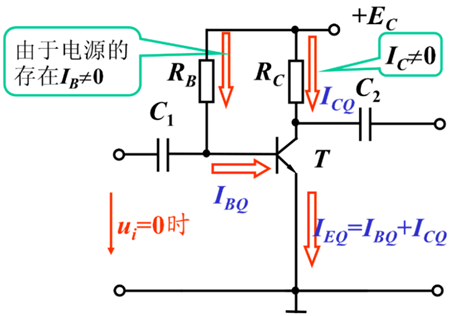

靜態工作點（Quiescent Point，簡稱Q點）是指在放大電路中沒有輸入信號時，晶體管的基極電流（Ib）、集電極電流（Ic或Ie）、管壓降（Ube）和集電極-發射極電壓（Uce）等參數的值。
靜態工作，即此時晶體管各極的物理量視作僅包含恒定不變的直流成分（實際工作中，放大電路的直流量和交流量是共存的），瞬時值靜態不變，工作狀態表現為靜態。
靜態工作點計算方法

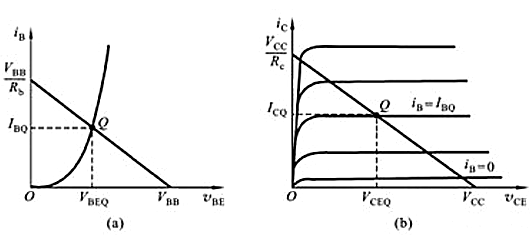

靜態工作點的計算通常通過分析電路中的偏置電阻、電源電壓等參數來完成。例如，在三極管放大電路中，靜態工作點可以通過畫出直流負載線和晶體管輸出特性曲線的交點來確定。具體步驟包括：在Ic/Ucc圖上畫出直流負載線，再畫出在Ib情況下的晶體管輸出特性曲線，交點即為靜態工作點。

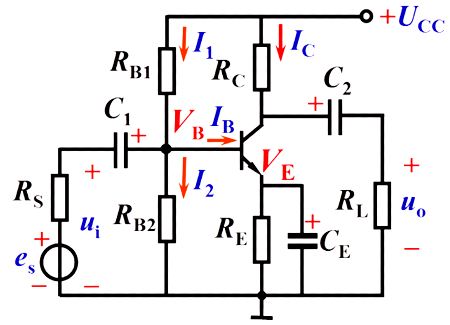

典型電路：分壓式偏置電路
假設β=100，則可以通過以下步驟計算Q點：
基極電流IB：IB=VCC-VBERB+(1+β)RE
集電極電流ICl：IC=βIB
發射極電壓VCE：VCE=VCC-ICRC
溫度對靜態工作點的影響
溫度變化是影響靜態工作點穩定性的主要因素之一。溫度升高會導致半導體材料的載流子濃度增加，從而影響IC、IB和VBEVCE的值。例如，溫度上升會使IC增大，而VBE減小，導致靜態工作點發生偏移，甚至可能進入飽和區或截止區，嚴重影響電路性能。
靜態工作點的位置會受到環境溫度、電源電壓波動和元器件參數變化等因素的影響。為了確保靜態工作點的穩定性，可以采用以下方法：
負反饋機制：通過引入負反饋來調節基極電流，使其在溫度變化時能夠自動調整以維持Ic的穩定。
分壓偏置電路：利用電阻網絡分配電源電壓，使基極電位穩定，從而減少溫度對靜態工作點的影響。
溫度補償：使用熱敏元件如熱敏電阻或二極管來補償溫度變化對靜態工作點的影響。
