晶閘管觸發電路可以控制電流和實現開關功能。通過改變晶閘管電極之間的電壓、電流和脈沖信號等參數，可以使晶閘管在合適的時間點觸發并導通或截止，從而控制電路中的電流強度，實現對電路的控制和調節。
晶閘管觸發電路原理
施加正向電壓：當晶閘管的陽極和陰極之間施加正向電壓時，晶閘管并不會立即導通。
觸發信號注入：此時，需要在門極和陰極之間注入一個正向觸發脈沖信號。
晶閘管導通：觸發信號使得晶閘管內部形成導通通道，主電路電流得以流通。
門極失去控制：一旦晶閘管導通，即使撤銷門極觸發信號，晶閘管依然保持導通狀態，門極失去控制作用。
關斷晶閘管：要想關斷晶閘管，需要將主電路電流降到維持電流以下，或者在陽極和陰極之間施加反向電壓。
因此，晶閘管的觸發電路本質上是一個控制信號發生器，通過生成滿足特定條件的觸發脈沖來控制晶閘管的通斷。

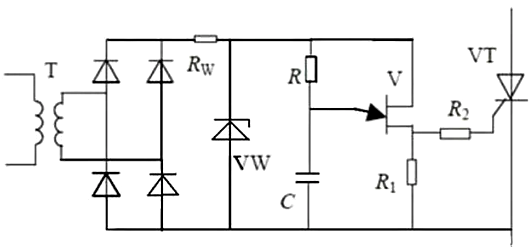

電路組成
同步降壓變壓器T，作用是把220v交流電降壓，且相位和市電一致。
橋式整流電路，把交流電變?yōu)槊}動直流電。
穩壓二極管Vw和Rw作用是削波，把脈動直流變?yōu)樘菪尾ā?/span>
R是限流電阻，它的大小直接影響電容器c的充電速度，進一步影響晶閘管的控制角和導通角。
單結晶體管，和電阻R，電容器c，電阻R1組成弛張振蕩器，為晶閘管提供觸發脈沖。
電路原理

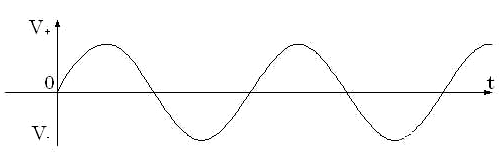

220v交流電經同步降壓變壓器后，得到幅值較小的正弦波交流電，如下圖。

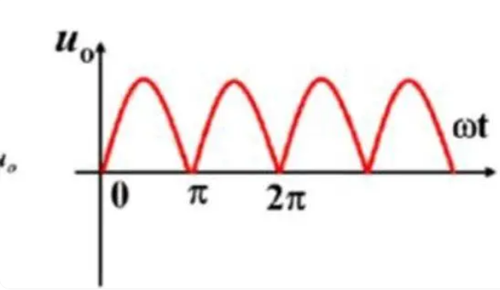

（1）次級電壓經全波橋式整流得到脈動交流電如下圖。

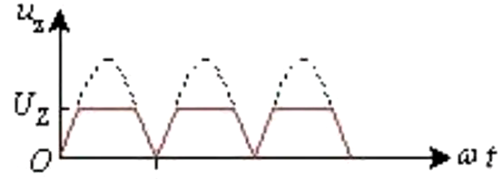

（2）全波整流后得到上圖所示的脈動直流電，雖然電壓方向不變但大小時刻在變，當脈動電壓值小于穩壓管vw的穩定電壓時，穩壓管不導通，穩壓管兩端電壓和脈動直流電壓值相等；當脈動電壓大于vw的穩壓值時，會使vW反向擊穿導通，穩壓管vw兩端的電壓不變，比vw穩壓值高出的電壓降在電阻Rw上，這是因為當穩壓二極管擊穿后，經過RW上的電流增大，Rw兩端的電壓降增加，抵消了脈動電壓的升高，從上面的分析可以看出，穩壓管兩端的電壓波形應該是梯形波如下圖。
經整流削波后的直流電壓加在弛張振蕩電路上，代替直流電源，可以起到同步作用。
（3）由于一振蕩電路的電源是上圖所示的梯形波，當主電路電壓處于每半周的開始或結束時，由于電壓很小，振蕩電路不工作，電容器放電完畢，其兩端電壓為零v。當主電路電壓值接近梯形波頂部時，振蕩電路開始工作，電流通過電阻R給電容器c充電，當電容器兩端電壓等于單結晶體管的峰點電壓時，單結晶體管導通，電容器放電，放電電流一部分經單結晶體管發謝極一>基極b1一>電阻R1一>電容器另一極板；另一路經發謝極一>基極b1一>電阻R2一>晶閘管vT的門極一>晶閘管陰極一>電容器另一極板。晶閘管受觸發導通。隨著電容器兩端的電壓降低，當達到單結晶閘管的谷點電壓時，單結晶體管截止，然后進行下一個振蕩周期，而晶閘管一旦導通，在半個周期內不在受觸發電路控制，所以在半個周期內，只有第一個脈沖是有效的。當主電路在正半周快要結束時，振蕩電路電壓正處于梯形波下降沿并快速下降，導致振蕩電路停振，電容器電壓釋放為零，因此在每一個半周開始時，電容器都是從零電壓開始充電，因此保證了振蕩電路的脈沖和主電路電壓的同步。
