運放減法電路,減法運算電路,原理圖,公式-KIA MOS管

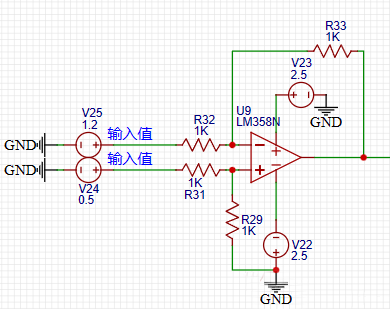

減法運算電路

運放,減法運算,公式

減法運算電路如上,輸出電壓的計算如下:

假設

V24=Vi1;V25=Vi2

可得

V+=(Vi1-0)/(R31+R29)*R29

V-=(Vo-Vi2)/(R32+R33)*R32+Vi2

V+=V-

(Vo-Vi2)/(R32+R33)*R32+Vi2=Vi1/(R31+R29)*R29

(Vo-Vi2)/(R32+R33)*R32=Vi1/(R31+R29)*R29-Vi2

(Vo-Vi2)=(Vi1/(R31+R29)*R29-Vi2)*((R32+R33))/R32

Vo=(Vi1/(R31+R29)*R29-Vi2)*((R32+R33))/R32+Vi2

Vo=Vi1/(R31+R29)*R29*((R32+R33))/R32-Vi2*((R32+R33))/R32+Vi2

Vo=Vi1/(R31+R29)*R29*((R32+R33))/R32-Vi2*(((R32+R33))/R32-1)

因為(R32+R33))/R32-1大于0,所以輸出值是輸入值按一定比例相減后的值。

假設R29=R31=R32=R33

Vo=Vi1/2*2-Vi2*(2-1)=Vi1-Vi2;

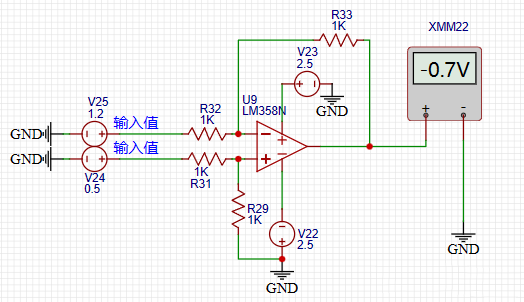

當Vi2=V25=1.2V,Vi1=V24=0.5V

計算值:

Vo=0.5-1.2=-0.7V

仿真值:

運放,減法運算,公式

當Vi2=V25=1.2V,Vi1=V24=1.2V

計算值:

Vo=0V

仿真值:

運放,減法運算,公式

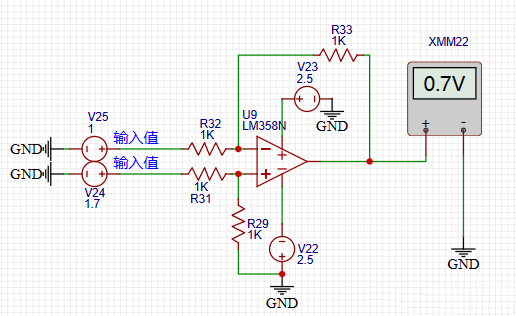

當Vi2=V25=1V,Vi1=V24=1.7V

計算值:

Vo=0.7V

仿真值:

運放,減法運算,公式

注意事項:

運放的供電電源和輸入的電壓范圍。
