雙極結型晶體管結構特點

雙極結型晶體管（Bipolar Junction Transistor—BJT）又稱為半導體三極管，它是通過一定的工藝將兩個PN結結合在一起的器件，有PNP和NPN兩種組合結構。

一個雙極結型晶體管由三個不同的摻雜半導體區域組成，它們分別是發射極區域、基極區域和集電極區域。這些區域在NPN型晶體管中分別是N型、P型和N型半導體，而在PNP型晶體管中則分別是P型、N型和P型半導體。每一個半導體區域都有一個引腳端接出，通常用字母E、B和C來表示發射極（Emitter）、基極（Base）和集電極（Collector）。

雙極結型晶體管是電流調節器件，可控制從發射極流向集電極端子的電流量，與施加到其基極端子的偏置電壓量成比例，因此其作用類似于電流控制開關。由于流入基極端子的小電流控制形成晶體管動作基礎的更大集電極電流。

這兩種晶體管類型PNP和NPN的工作原理完全相同，唯一的區別在于它們的偏置和每種類型的電源極性。

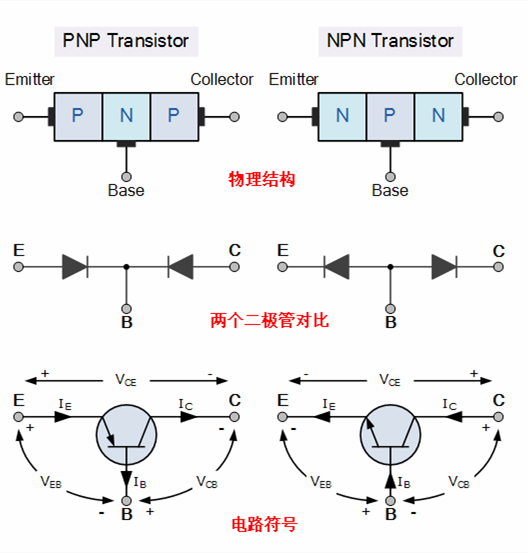

下圖給出了PNP和NPN雙極晶體管的結構和電路符號，電路符號中的箭頭始終表示基極端子和發射極端子之間“常規電流”的方向。對于兩種晶體管類型，箭頭的方向始終從正P型區域指向負N型區域，與標準二極管符號完全相同。

雙極結型晶體管,結構,放大

雙極結型晶體管的放大作用

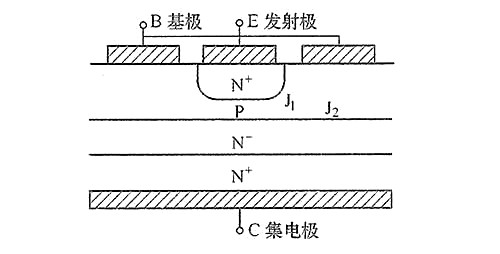

雙極結型晶體管，外部引出三個極：集電極，發射極和基極，集電極從集電區引出，發射極從發射區引出，基極從基區引出（基區在中間）；BJT有放大作用，主要依靠它的發射極電流能夠通過基區傳輸?shù)竭_(dá)集電區而實現的，為了保證這一傳輸過程，一方面要滿足內部條件，即要求發射區雜質濃度要遠大于基區雜質濃度，同時基區厚度要很小，另一方面要滿足外部條件，即發射結要正向偏置（加正向電壓）、集電結要反偏置；BJT種類很多，按照頻率分，有高頻管，低頻管，按照功率分，有小、中、大功率管，按照半導體材料分，有硅管和鍺管等；其構成的放大電路形式有：共發射極、共基極和共集電極放大電路。

BJT由兩個PN結組成，分別稱為發射結和集電結。當BJT工作時，發射結正偏，集電結反偏，這使得電子和空穴能夠在PN結處注入和擴散，形成電流放大效應。
