mos管關不斷原因

mos管不能完全關斷可能由多種原因造成,如驅動電壓不足、柵極電阻過大、溫度過高等。

漏電流:MOSFET存在漏電流,即使是在關斷狀態下,仍然會有微小的電流流過,導致無法完全關斷。

負載影響:后端負載的靜態功耗很低時,MOSFET的漏電流會在負載上產生電壓,導致無法完全關斷。

柵極電容影響:MOS管的柵極和源極之間存在結電容,如果驅動電流不足以快速充電或放電,會導致開關速度慢,影響關斷效果。

柵極電壓不足:柵極電壓不足或不穩定也會導致MOSFET無法完全關斷。

驅動電路設計不合理:如果驅動電路設計不當,可能導致無法在短時間內將柵源電壓(Vgs)降低到關斷閾值以下,從而無法關斷MOS管。


mos管不能完全關斷的一些解決方法

檢查驅動電壓:

確保MOS管的柵極驅動電壓達到或超過其規格書中指定的閾值電壓(VGS(th))。如果驅動電壓不足,MOS管可能無法完全關閉。

如果使用的是邏輯電平驅動的MOS管,確保邏輯信號在關閉時能達到低電平標準(如OV或接近OV)。


調整柵極電阻:

柵極電阻的大小會影響MOS管的開關速度。如果柵極電阻過大,可能導致MOS管關閉速度變慢或無法完全關閉。適當減小柵極電阻可能有助于改善情況。


增加負載電阻:在MOS管的輸出端增加合適的負載電阻,確保在關斷時能夠形成足夠的分壓,從而使測量到的電壓表現為關斷狀態。


檢查溫度:

MOS管的性能受溫度影響。高溫可能降低MOS管的閾值電壓,使其更難關閉。確保MOS管工作在合適的溫度范圍內,并考慮使用散熱片或風扇等散熱措施。


檢查漏源電壓:

確保漏源電壓(VDS)沒有超過MOS管的額定電壓。過高的漏源電壓可能導致MOS管損壞或性能下降。


使用負偏置電壓:

對于一些特殊的MOS管(如耗盡型MOS管),可能需要在柵極上施加負偏置電壓以確保其完全關閉。查閱規格書以了解是否需要此措施。


檢查外部電路:

有時MOS管關不斷的問題可能并非由MOS管本身引起,而是由外部電路(如電源、負載等)引起。檢查外部電路以確保其正常工作。


增加驅動能力:

如果驅動能力不足,也可能導致MOS管無法完全關閉。考慮使用更高驅動能力的驅動電路或驅動器。


使用隔離驅動:

在高噪聲環境中,使用隔離驅動電路可以確保柵極驅動信號的純凈和穩定,從而改善MOS管的關閉性能。


檢查PCB布局和走線:

不良的PCB布局和走線可能導致柵極驅動信號受到干擾或衰減,從而影響MOS管的關閉性能。優化PCB布局和走線可能有助于解決問題。


電源過壓保護電路,PMOS無法關斷案例

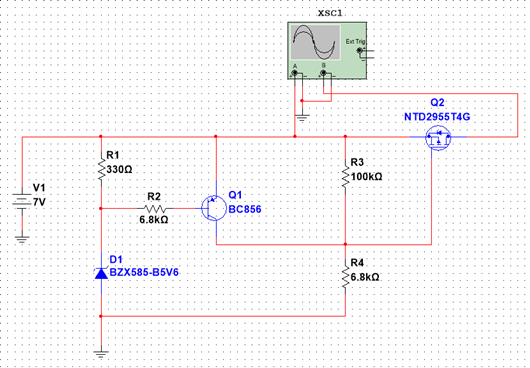

使用三極管、MOS管搭建輸入電壓過壓保護電路,仿真電路的PMOS無法關斷,仿真電路如下:

mos管關不斷

以上電路按理當輸入電壓大于6.3V時,Q2應該會關斷,可是在示波器中觀察到的卻是有7V輸出;

在PMOS的輸出接負載,可以關斷。

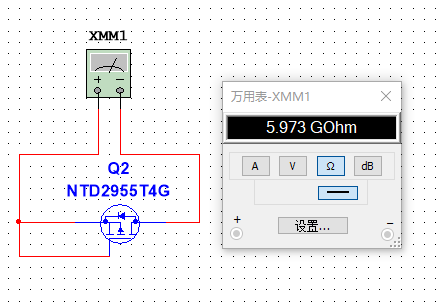

分析:MOS管屬于半導體電子開關,而非機械式開關,不可能做到電氣隔離的效果,從其特性來看,即使導通,其導通電阻也與Vgs的大小有關,Vgs越大(絕對值),其導通電阻越小。輸出接負載電阻,肯定是與MOS管關斷時具有的電阻,形成的分壓,所以表現出關斷;當不接負載電阻時,輸出相當與開路,所以量測到的電壓為輸入電壓,沒有起到關斷效果。由此單獨量測當Vgs=0時,Rds兩端的阻抗,發現其有6GΩ,如下:

mos管關不斷
