sop8封裝,soic8封裝

SOP，是小外形封裝（Small Out-line Package）的統稱。

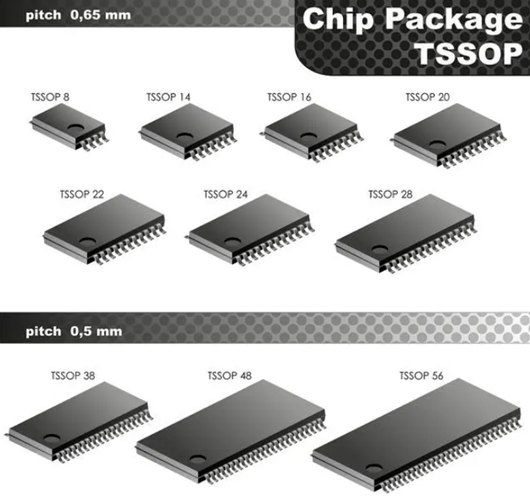

SOP屬于SMT貼片元器件封裝類型，在各種類型的芯片都有用到，其用途廣泛。目前所知的SOP封裝一般在44腳以下（間距1.27mm），由于新的衍生封裝出現，例如TSSOP和TSOP封裝的出現使得引腳間距縮小至0.5mm與0.65mm以及0.635mm，微小間距使得同體積芯片尺寸的引腳更多。

sop8,soic8,封裝

SOP是一種很常見的封裝形式，始于70年代末期。SOP封裝的應用范圍很廣，而且以后逐漸派生出SOJ(J型引腳小外形封裝)TSOP(薄小外形封裝)、VSOP(甚小外形封裝)、SSOP(縮小型SOP)、TSSOP(薄的縮小型SOP)及SOT(小外形晶體管)、SOIC(小外形集成電路)等在集成電路中都起到了舉足輕重的作用。像主板的頻率發生器就是采用的SOP封裝。

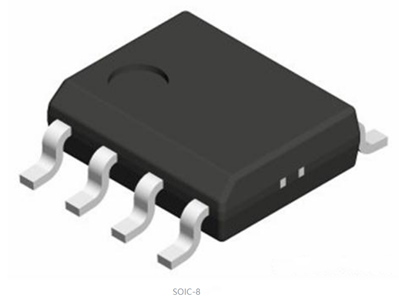

SOIC是由SOP派生出來的。兩種封裝的具體尺寸，包括芯片的長、寬、引腳寬度、引腳間距等基本一樣，所以在PCB設計的時候封裝SOP與SOIC可以混用。

sop8,soic8,封裝

sop8和soic8的區別

SOP-8（Small Outline Package）和SOIC-8（Small Outline Integrated Circuit）都是常見的集成電路封裝類型，它們都具有8個引腳，適用于表面貼裝技術。在尺寸和引腳間距上，它們通常非常相似，常見的引腳間距都是1.27mm。

1. 尺寸：雖然兩者的引腳間距可能相同，但在包裝的具體尺寸（例如，包裝的寬度和長度）上可能會有所不同。這些差異通常較小，但在某些應用中可能是重要的。

2. 引腳形狀：SOP和SOIC封裝的引腳形狀可能會略有不同，這可能影響到焊接和電路板布局。

3. 耐熱性：在某些情況下，SOP和SOIC封裝可能會有不同的耐熱性。這可能影響到焊接過程和設備的工作環境。

總的來說，雖然SOP-8和SOIC-8在一些微小的物理特性上可能有所不同，但它們?cè)诠δ芎蛻?yīng)用上通常是相似的。在選擇使用哪種封裝類型時，應考慮具體的應用需求和制造商的規格。

SOP-8（Small Outline Package）和SOIC-8（Small Outline Integrated Circuit）封裝廣泛應用于各種電子設備和系統中，這些設備和系統包括但不限于：

1. 電信設備：如手機、無線通信設備等。

2. 計算機硬件：如主板、內存、硬盤驅動器等。

3. 消費電子產品：如電視、音響、游戲機等。

4. 工業控制系統：如自動化設備、傳感器、執行器等。

5. 汽車電子：如引擎控制單元、傳感器、導航系統等。

在這些設備和系統中，SOP-8和SOIC-8封裝的集成電路可以執行各種功能，如數據處理、信號放大、電源管理、通信接口等。選擇適合的封裝類型取決于具體的應用需求，包括芯片或器件的類型、引腳密度、功率要求以及空間限制。例如，如果空間有限，可能會優先選擇SOP-8封裝，因?yàn)槠涑叽巛^小。反之，如果引腳間距對焊接工藝有更高要求，可能會選擇SOIC-8封裝，因?yàn)槠湟_間距較大。
