pwm電機調速原理

PWM，就是脈沖寬度調制技術，其具有兩個很重要的參數：頻率和占空比。頻率，就是周期的倒數；占空比，就是高電平在一個周期內所占的比例。

PWM脈寬調制電機調速是通過改變輸出方波的占空比，使負載上的平均電流功率從0%到100%變化，從而調節電機速度。

如何使用 PWM 控制電機速度？

直流電機的速度與電源電壓成正比?？刂浦绷麟姍C速度的一種簡單方法是通過脈寬調制 (PWM) 調節電源電壓。

pwm電機調速

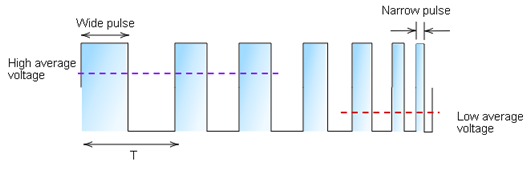

PWM調速通過快速地打開和關閉電源電壓，調整 ON/OFF 脈沖的長度，將電壓設置在0V和最大電壓之間的任意位置，從而實現電機速度的調節。

脈寬調制電機驅動器

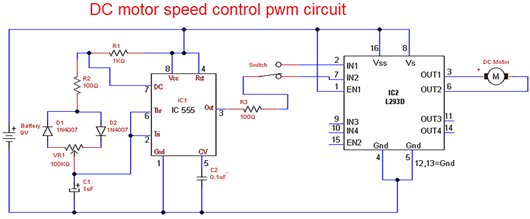

有多種方法可以為電機生成 PWM 信號，下圖使用555 定時器。電路原理圖：

pwm電機調速

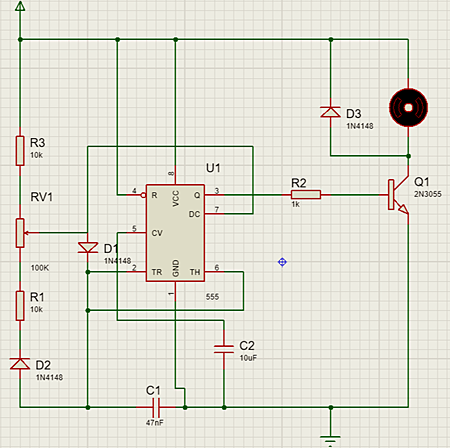

用于直流電機控制的 555 定時器非穩態多諧振蕩器

555定時器的輸出控制晶體管Q1的導通和截止。電容器C1通過電阻器R1和R3進行充電和放電。電容器充電或放電的時間取決于 R1 和 R3 的值。一旦電容器充電，它就會通過二極管D2 和可變電阻RV1 快速放電到引腳 7。在放電過程中，555 定時器的輸出下降到 0V，并“關閉”晶體管。轉動可變電阻可以調節電機的速度。
