電動剃須刀電路圖

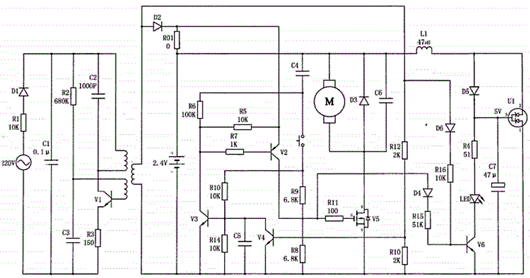

按鈕開關按一下電機開，再按一下電機關；充電時按開關沒反應，電機不能開動。充電時和電機開動時LED燈點亮。

U1：雙穩壓二極管

V1：耐高壓的 NPN三極管

V2：PNP三極管

V3、V4、V6：NPN三極管

V5：N溝道增強型MOS管

L1和D5、C7組成升壓電路，U1把電壓穩定在5V。

V4 在充電時控制 V2、V3 截止，防止電機啟動。

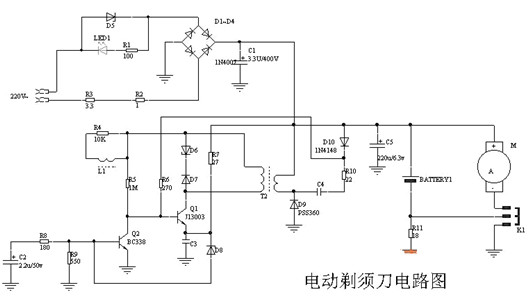

電動剃須刀電路圖

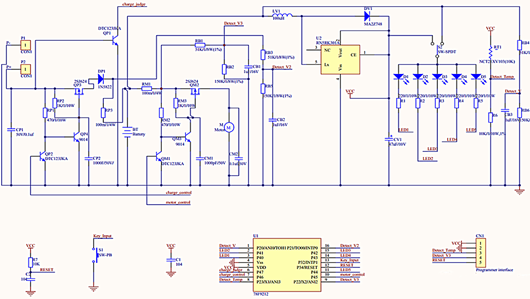

充電部分

P1 P2為充電輸入接口，QP1（內置限流電阻）為充電檢測管，當插入外接適配器時，QP1的集電極將單片機的6腳拉到地，單片機即檢測到有外接適配器接入，接著，單片機的7腳輸出低電平， QP2截止，QP4 QP3導通，開始給電池充電。通過測量RP3兩端的電壓來檢測充電電流，即通過單片機16腳和1腳的AD采樣值來監控充電電流。DP1為電源防反接二極管，一般都是使用肖特基二極管。

電池放電部分

按下S1按鍵，單片機10腳輸出低電平，QM1截止，QM3 QM2導通，電池通過RM1 QM2向馬達供電，馬達高速旋轉時，電機內部碳刷摩擦?xí)a(chǎn)生電磁噪聲，加入電容CM2會改善噪聲。通過測量RM1兩端的電壓來檢測放電電流，即通過單片機1腳和9腳的AD采樣值來監控放電電流。

RP1-RP6為采樣分壓電阻，阻值選取要大點，減小靜態電流。

U3為升壓芯片，將電池電壓升壓給單片機供電。D1-D5為電量指示燈。RT1為熱敏電阻，用來監測電池溫度。
