穩壓管反向擊穿分析

穩壓管是一種特殊的二極管，利用其PN結的反向擊穿特性來實現穩壓功能。在反向電壓達到一定值時，穩壓管進入反向擊穿狀態，但這種擊穿是可恢復的，并不是永久損壞。穩壓管的設計和使用就是為了在這個反向擊穿區域內穩定電壓。

在實際應用中，使用穩壓管時需要注意電流的控制。通過在電路中串聯一個限流電阻，可以確保穩壓管工作在安全的電流范圍內，避免因電流過大而導致穩壓管損壞。限流電阻的選擇非常重要，過大或過小都會影響穩壓效果。

穩壓管正常工作時處于反向擊穿狀態，該區間是可恢復的。下圖所示，為PN結的伏安特性，其中第一象限為正向特性曲線，普通二極管使用該特性而研制，以一般硅二極管為例，其正向?qū)▔航?.7V左右，當給二極管施加正向電壓大于0.7V時，二極管導通，導通后二極管的電流呈指數上升趨勢，也就是說電流變化很大而壓降變化很小，當給二極管加上反向電壓時，當二極管電壓小于UZ(反向擊穿電壓）時，二極管的反向電流很小，一般為μA或nA數量級，可忽略不計，這就是普通二極管正向?qū)ǚ聪蚪刂恋奶匦浴?/span>

穩壓管,反向擊穿

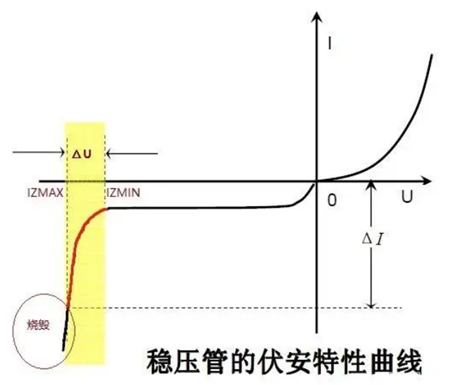

穩壓二極管工作于反向擊穿區，該反向擊穿區是有一個范圍的，穩壓二極管使用時，必須使其工作在該區間內，IZMIN≤IZ≤IZMAX，IZ為穩壓二極管的工作電流，IZMIN為穩壓二極管最小穩壓電流，IZMAX為穩壓二極管最大工作電流。所以使用穩壓二極管時，限流電阻的參數計算也是非常講究的，設計不好可能達不到穩壓效果，或者使其電流過大而雪崩擊穿，導致二極管燒毀。其正常工作區域如下圖黃色部分。

穩壓管,反向擊穿
