貼片電阻封裝尺寸

貼片電阻常見封裝用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。常用的0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。

貼片電阻之間或和其它器件之間的的最小間隙0.065-0.4毫米。

貼片電阻到PCB或基板邊緣的最小尺寸為0.1-0.3毫米。

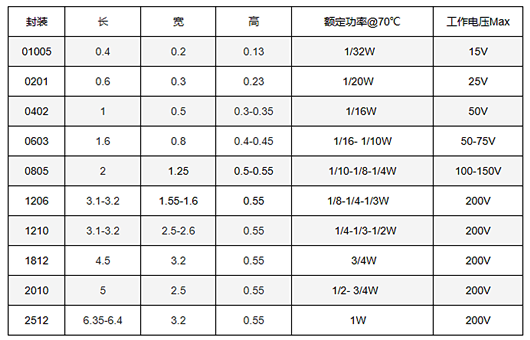

常用貼片電阻的封裝尺寸、額定功率、工作電壓：

零件規格：

（a)、零件規格即零件的外形尺寸，SMT發展至今，業界為方便作業，已經形成了一個標準零件系列，各家零件供貨商皆是按這一標準制造。

標準零件之尺寸規格有英制與公制兩種表示方法，

英制表示法1206080506030402；

公制表示法3216212516081005。

含義

L:1.2inch(3.2mm)W:0.6inch(1.6mm)

L:0.8inch(2.0mm)W:0.5inch(1.25mm)

L:0.6inch(1.6mm)W:0.3inch(0.8mm)

L:0.4inch(1.0mm)W:0.2inch(0.5mm)

注：

a、L（Length）：長度；

W（Width）：寬度；

inch:英寸

b、linch=25.4mm

（b）、在（1)中未提及零件的厚度，在這一點上因零件不同而有所差異，在生產時應以實際量測為準。

（c）、以上所講的主要是針對電子產品中用量最大的電阻（排阻）和電容（排容），其它如電感、二極管、晶體管等等因用量較小，且形狀也多種多樣。

（d)、SMT發展至今，隨著電子產品集成度的不斷提高，標準零件逐步向微型化發展，如今最小的標準零件已經到了0201。

貼片電阻絲印和阻值的表示方法

0402及以下封裝的電阻，因為體積過小，無絲印。

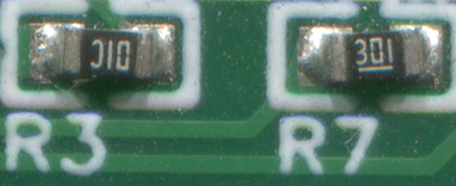

0603封裝的貼片電阻封裝

301代表300歐姆，橫線代表下。

01C是因為0603封裝較小，無法絲印4位代碼，因此采用代號表示的方法。

三位數(E-24系列)：前兩位表示有效數字，第三位表示有效數字后0的個數。

如102的10為有效數字，2表示10后面有2個0，組合起來為1000，單位是歐姆，因此102就是1000歐姆

四位數(E-96系列)：前三位表示有效數字，第四位表示有效數字后0的個數。

如1001的100為有效數字，第4位的1表示100后面有1個0，組合起來同樣為1000，單位是歐姆，因此1001也是1000歐姆

小數點用R表示。

我們會看到R100，這個代表100毫歐姆或0.1歐姆。

貼片電阻的耐壓

一般24V或以下低壓電路中不需要考慮耐壓，主要考慮功率滿足即可，超過124V，或在對市電采樣等電路中，電阻耐壓不夠的情況下，可以考慮將多個電阻串聯，市電整流后為310V，因此耐壓100V的電阻，至少需要3只串聯，耐壓200V的至少需要2只串聯。

或者選擇高耐壓電阻，但一般情況下，高耐壓電阻價格較貴，大多設計，采用串聯電阻提高耐壓的形式比較多。

貼片電阻的功率

信號電路或低壓電路的毫安級電路設計中，不需要考慮電阻功率，主要是采樣電路和電源電路中的電阻，需要留意功率，按歐姆定律計算即可，電阻上的電壓和電流的乘積，或電壓的平方除以電阻的阻值，都是可以的。

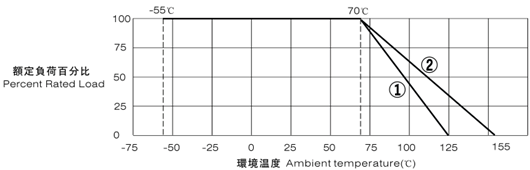

通過下表可以看到，超過70度后，貼片電阻能承受的功率急速下降，在密閉和高溫環境下，需要密切關注電阻的功率。

電阻的精度等級

電阻的誤差有多種，精度代號如下，現在設計中一般都按1%電阻，5%的基本淘汰了，采用電路中需要考慮1%以上精度的電阻，同時要考慮電阻的溫漂。

B±0.1%

C±0.25%

D±0.5%

F±1%

G±2%

J±5%

K±10%
