電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數。在通常的貼片電阻電阻表面都標識數字，或用字母來表示，阻值數法如下。
1.第一、二位數代表的是電阻的實數
2.第三位開始的數字如是0就代表幾十歐（10~99歐之間）列：100就為10歐的電阻、990為99歐的電阻。
3.第三位開始的數字如是1就代表幾百歐（100~999歐之間）例：101為100歐、151為150歐、951為950歐。
4.第三位開始的數字如是2就代表幾千歐（1000~9999歐之間）例：102為1K、152為1.5K、992為9.9K。
5.第三位開始的數字如是3就代表幾十K（10K~99K之間）例：103為10K、223為22K、993為99K。
6.第三位開始的數字如是4就代表幾百K（100K~999K之間）例：104為100K、204為200K、854為850K。
7.第三位開始的數字如是5就代表幾M（1M~9.9之間）例：105為1M、155為1.5M955為9.5M。
8.第三位開始的數字如是6就代表十M（100K~999K之間）例：106為10M566為56M。
9.對于四個數字的標法就是前三位為實數，第四位為倍數.1001為1K、1002為10K、1005為10M。

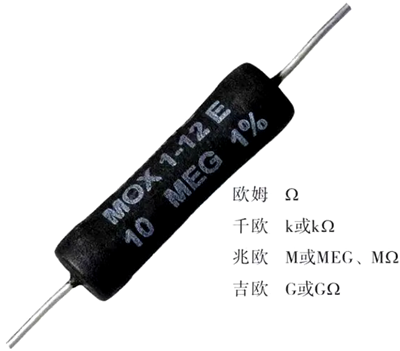

1、直標法：用數字和單位符號在電阻器表面標出阻值，其允許誤差直接用百分數表示，若電阻上未注偏差，則均為±20%。
2、文字符號法：用阿拉伯數字和文字符號兩者有規律的組合來表示標稱阻值，其允許偏差也用文字符號表示。符號前面的數字表示整數阻值，后面的數字依次表示第一位小數阻值和第二位小數阻值。表示允許誤差的文字符號文字符號：DFGJKM允許偏差分別為：±0.5%±1%±2%±5%±10%±20%。
3、數碼法：用三位阿拉伯數字表示，前兩位數字表示阻值的有效數，第三位數字表示有效數后面零的個數。單位為歐姆。當阻值小于10歐時，常以×R×表示，將R看作小數點，如3R3為3.3Ω。采用符號表示誤差：B（0.1%）、C（0.25%）、D（0.5%）、F（1%）、G（2%）、J（5%）、K（10%）但小體積的電阻器通常不標注。
4、色標法：用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。
黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20%

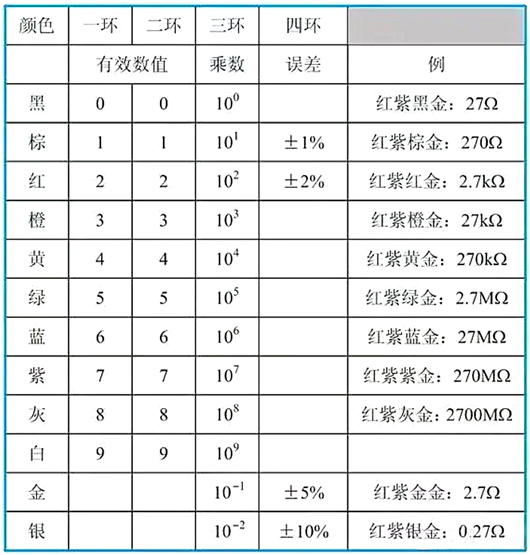

四色環電阻
如果電阻器上有四個色環，第一條色環代表阻值的第一位數字，第二條色環代表阻值的第二位數字，第三條色環代表10的冪數，第四條色環表示誤差。
五色環電阻
五色環電阻如果電阻器上有五個色環，第一條色環代表阻值的第一位數字，第二條色環代表阻值的第二位數字，第三條色環代表阻值的第三位數字，第四條色環代表10的冪數，第五條色環表示誤差。
六色環電阻
如果電阻器上有六個色環，其色環的前五個色環的意義與五環電阻一致，第六條色環表示溫度系數。溫度系數用棕、紅、橙、黃四種顏色標識。
