varactor電容,變容二極管正負極判斷,原理作用-KIA MOS管
信息來源：本站 日期：2024-07-24
Varactor電容，也稱為變容二極管，其電容值可以根據外加電壓的變化而改變。變容二極管又稱“可變電抗二極管”，是利用pN結反偏時結電容大小隨外加電壓而變化的特性制成的。反偏電壓增大時結電容減小、反之結電容增大，變容二極管的電容量一般較小，其最大值為幾十皮法到幾百皮法，最大區容與最小電容之比約為5:1。它主要在高頻電路中用作自動調諧、調頻、調相等。
變容二極管原理作用
變容二極管的電路圖形符號
從本質上講，它屬于反偏壓的二極管，其結電容就是耗盡層的電容。可近似反耗盡層視為平行板電容器，兩個導電板之間有介質。因此，結電容C1的容量與耗盡層的寬度d成反比，有公式C1∝1/d，又因為d與反向偏壓VR的n次方成正比（n是與摻雜濃度有關的常數），故C1∝1/VRn，因此，反向偏壓愈高，耗盡區就愈寬，而結電容量愈小。反之亦然。（a）圖中，VR1＞VR2，故d2＞d1，Cj2＜Cj1。
變容二極管的簡化等效電路及電路符號分別如圖（b）、（c）所示。圖中用一只可變電容來表示結電容。R2是半導體材料的電阻。
變容二極管屬于反偏壓二極管，改變其PN結上的反向偏壓，即可改變PN結電容量。反向偏壓越高，結電容則越少，反向偏壓與結電容之間的關系是非線性的。
變容二極管有玻璃外殼封裝（玻封）、塑料封裝（塑封）、金屬外殼封裝（金封）和無引線表面封裝等多種封裝形式、如圖所示。通常，中小功率的變容二極管采用玻封、塑封或表面封裝，而功率較大的變容二極管多采用金封。
作用特點
1、變容二極管的作用是利用PN結之間電容可變的原理制成的半導體器件，在高頻調諧、通信等電路中作可變電容器使用。

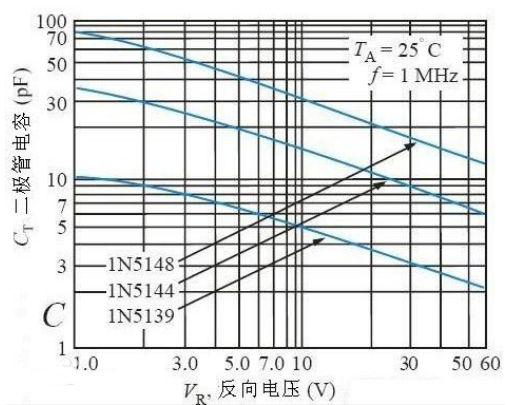

變容二極管屬于反偏壓二極管，改變其PN結上的反向偏壓，即可改變PN結電容量。反向偏壓越高，結電容則越少，反向偏壓與結電容之間的關系是非線性的，如圖所示。
變容二極管的電容值與反向偏壓值的關系圖解：
（a） 反向偏壓增加，造成電容減少；
（b） 反向偏壓減少，造成電容增加。
電容誤差范圍是一個規定的變容二極管的電容量范圍。數據表將顯示最小值、標稱值及最大值，這些經常繪在圖上。
在外觀上，變容二極管通常有明顯的標記或區分，例如紅色圓形表示陽極（正極），黑色部分則表示陰極（負極）。如果未能明確標記，可以根據型號規格手冊查看其引腳功能。
選擇500型萬用表的R×1k檔。首先將紅表筆接一端，黑表筆接另一端，若測得電阻值為6.5kΩ，與此同時記下表針倒數偏轉格數n′≈19.7格。然后交換管腳位置后重新測量，電阻值變成無窮大。由此判定第一次為正向接法，正向電阻為6.5kΩ，正向導通電壓VF=0.03V/格×9.7格=0.59V。第二次則屬于反向接法。該管子具有單向導電性，并且靠近紅色環的管腳為正極。欲測量變容二極管的結電容，可選用100pF量程的線性電容表。
